五层7300平米日照市百货商场设计(建筑图,结构图,总平面图)

编辑:admin   来源:think58.com   资料编号:TH582331520170207    资料等级 :★★★★★

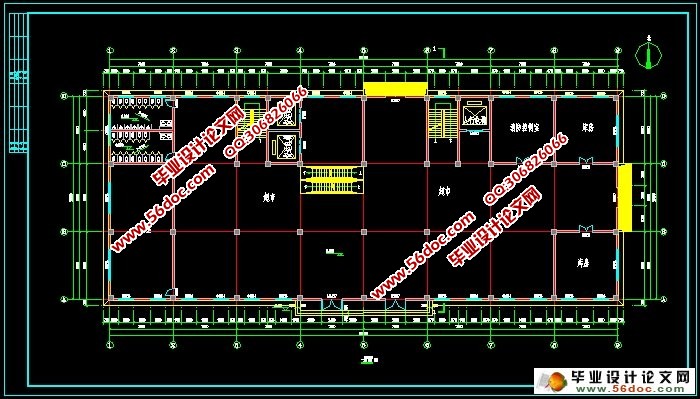

五层7300平米日照市百货商场设计(建筑图,结构图,总平面图)(CAD建筑图12张,结构图7张,计算书35000字)
本工程是日照市莒县百货商场设计,为混凝土框架体系。毕业设计过程中主要是对建筑设计和结构设计两部分进行的。对于结构设计又分为手算及电算两部分,其中建筑部分主要是对建筑功能进行分区,进一步确定建筑物的平面、立面以及剖面。而在结构设计部分,主要是进行梁柱的截面设计和整个建筑物的抗震设计。手算部分的具体内容是对选定的一榀横向框架进行框架的结构梁柱进行设计,即在确定计算简图的基础上,通过对水平荷载和竖向荷载的统计计算组合出梁柱的最不利内力组合,并以此为设计依据来确定梁柱的截面尺寸和所需钢筋的面积。除对梁柱进行设计外,根据毕业设计的要求,还需要设计基础和现浇板。而电算部分则主要是应用PKPM先进行整体结构的建模和荷载输入,得到电算的结果并分析其合理性,然后绘制梁板柱结构施工图,最后,还应对比手算和电算的结果并进行分析其产生差异的原因。

工程概况
该工程主体为现浇钢筋混凝土框架结构,建筑面积7300.0㎡,建筑物共5层,底层层高4.2m,标准层层高4.20m,顶层层高4.20m,总高度21m,室内外高差0.450m
该商场拥有服装商场、消防控制室、库房、办公室等。楼内设有3台电梯3个楼梯,楼梯的布置均符合消防、抗震的要求。
1.1.2 设计条件
该工程重要性等级为四级,本地区极端最高气温41.4℃,极端最低气温
-20.1~-13.8℃。年降雨量768.7mm,平均相对湿度75%。夏季主导风向东南,冬季西北。拟建场地内无地表水系分布。
1.抗震设防烈度:7度设防,设计基本地震加速度值为0.1g;
2.基本风压:0.4KN/m2,B类粗糙度;
3.雪荷载标准值:0.35KN/m2;
4.结构体系:现浇钢筋混凝土框架结构;
5.工程地质条件:拟建场地地形平坦,地层分布较为规律,基础地基承载力按250KN/m2计。

剖面设计
2.2.1房间各部分高度
1.层高:底层层高4.2m;标准层层高4.20m;顶层层高4.20m。
2.室内外高差:0.45m。
