六层5200平米南京某职业学校学生宿舍楼设计(含建筑结构图,施工组织)

以下是资料介绍,如需要完整的请充值下载.
1.无需注册登录,支付后按照提示操作即可获取该资料.
2.资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用.

资料介绍:

六层5200平米南京某职业学校学生宿舍楼设计(含建筑结构图,施工组织)(开题报告,外文翻译,论文计算书17000字,施工组织设计31000字,CAD建筑图8张,CAD结构图9张,横道图)
摘要
    本设计是一个6层的学校宿舍楼,拟建于江苏南京,抗震设防烈度为7度。建筑层高均为3.3m,室内外高差-0.45m,总建筑面积5200 m2。鉴于框架具有建筑空间分隔灵活,自重轻,节省材料并可以较灵活地配合建筑平面布置等优点,本设计承重体系采用框架结构。
    本设计主要内容包括建筑设计和结构设计。
建筑设计根据建筑的使用要求,进行建筑的平面设计、立面设计和剖面设计。选择适合的建筑材料,进行建筑细部设计。
结构设计中的所有内力计算主要是针对选取的一榀框架,设计时考虑的荷载有恒荷载、活荷载、风荷载以及水平地震作用。通过运用D值法,顶点位移法、底部剪力法、反弯点法、弯矩二次分配法等方法计算在这些荷载的作用下框架的内力,进行内力组合选取最不利组合并进行截面设计。
关键词:框架结构;建筑设计;结构设计;施工图

Design of a student dormitory Paper
Abstract
The design is a six-story school dormitory building, to be built in Nanjing, Its seismic intensity is 7 degrees, height of storey building is 3.3m, the height between indoor and outdoor is -0.45m, and total construction area is 5200 m2. Because the framework has the advantage of separated flexibility of the building space, light weight, saving materials and can be more flexible with the building layout, frame structure is chosen to design the load-bearing system. [来源:http://think58.com]
    The main content of the design contains architectural design and structural design.
    According to the requirements of the building, graphic design, facade design and cross-sectional design of the building are made. The appropriate building materials are selected to design architectural details.
All internal forces in the structural design are calculated targeting at selected specimens framework. Constant loads, live loads, wind loads and horizontal seismic action are considered in the deisgn. Through using the D-value method, the vertex displacement method, base shear method, the inflection point method, moment secondary distribution method, the internal force of the frame structure under these loads are calculated. The internal forces are combined and the most unfavorable combination are selected and make the cross-sectional design .
Keywords: Frame structure; Architectural design; Structural design; Construction plans

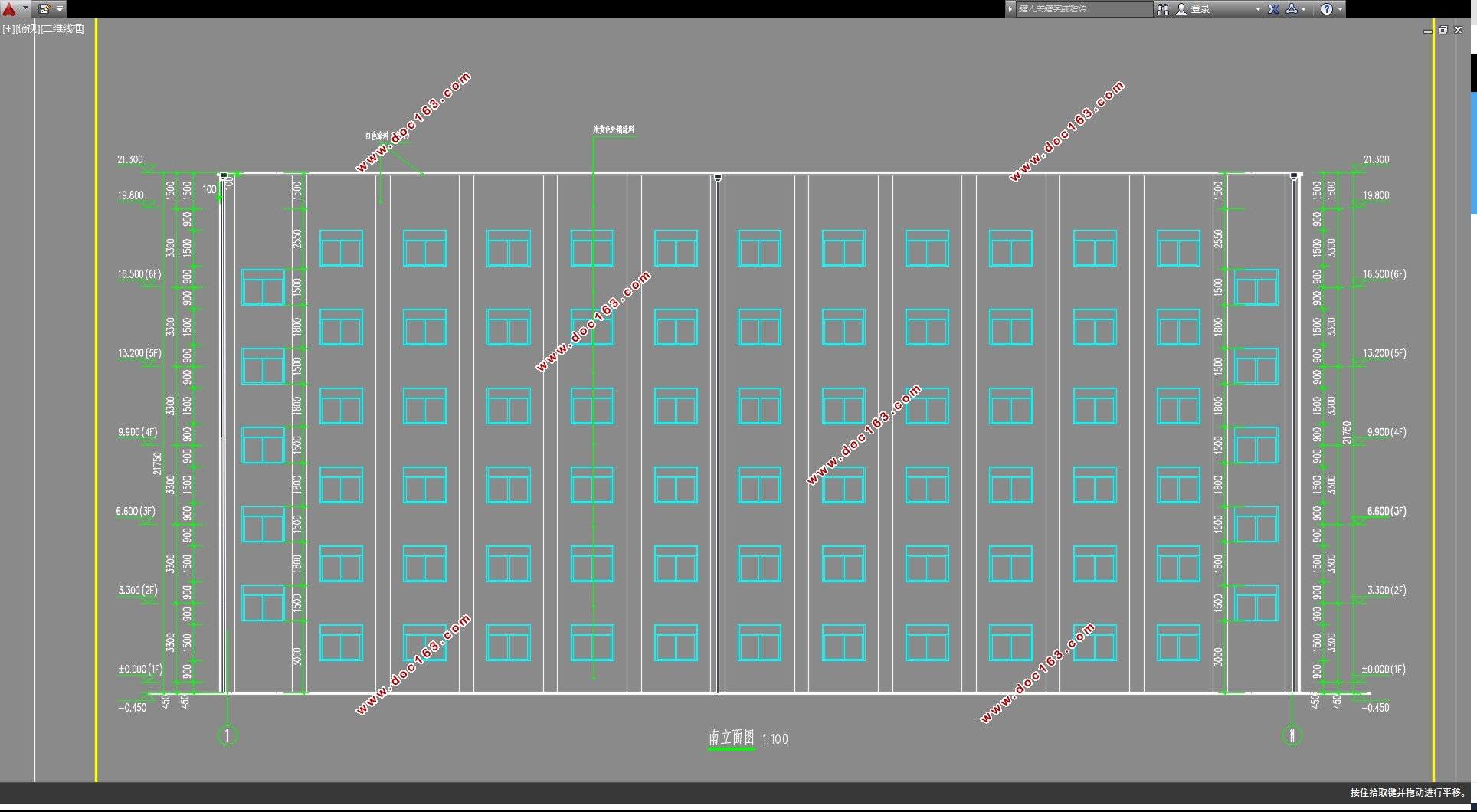

根据建筑方案图,本工程结构为6层钢筋混凝土框架,建筑面积约5200m2,建筑一层平面图、南立面图、东立面图及剖面图见建筑图,结构标准层平面及剖面简图见结构图所示,其它条件如下: [来源:http://think58.com]
    1.气象资料
(1)基本风压值:    W0 = 0.40 kN/m2
(2)基本雪压值:    S0 = 0.65 kN/m2
    2.水文地质资料
(1)经勘察查明,根据地层的沉积特点和物理力学特性自上而下共可划分为3层,各土层描述如下:
①层:素填土,灰褐色,主要成分为粉质粘土。该层土场地普遍分布,约0.5m厚。
②层:中密卵石。该层土场地普遍分布,约5.2m厚。
③层:密卵石,该层土本次钻探未钻穿。
(2)基础型式及持力层:本工程采用柱下独立基础;基础持力层位于第2层中密卵石,地基承载力特征值 Fak=260KPa
(3)本工程地下水埋深为10米左右,地下水对钢筋混凝土结构不具侵蚀性。
(4) 建筑场地类别:Ⅱ类(特征周期0.45s)。
    3.抗震设防烈度:七度。
    4.荷载资料
(1)屋面和楼面活载标准值计算
根据荷载规范第四章
屋面荷载(不上人)   0.5        kN/m2
普通楼面            2         kN/m2

[来源:http://www.think58.com]

走廊               3.5        kN/m2
(2)雪荷载标准值
根据《结构荷载设计规范》6.1.1
sk=1×0.65= 0.65 kN/mkN/m2
根据荷载规范,屋面活载与雪载取大值参与荷载组合进行计算。


[资料来源:www.THINK58.com]

六层5200平米南京某职业学校学生宿舍楼设计(含建筑结构图,施工组织)
六层5200平米南京某职业学校学生宿舍楼设计(含建筑结构图,施工组织)
六层5200平米南京某职业学校学生宿舍楼设计(含建筑结构图,施工组织)
六层5200平米南京某职业学校学生宿舍楼设计(含建筑结构图,施工组织)

[版权所有:http://think58.com]


六层5200平米南京某职业学校学生宿舍楼设计(含建筑结构图,施工组织)
六层5200平米南京某职业学校学生宿舍楼设计(含建筑结构图,施工组织)
六层5200平米南京某职业学校学生宿舍楼设计(含建筑结构图,施工组织)
六层5200平米南京某职业学校学生宿舍楼设计(含建筑结构图,施工组织) [资料来源:http://think58.com]
六层5200平米南京某职业学校学生宿舍楼设计(含建筑结构图,施工组织)


目录
第一章   结构选型与布置    3
1.1结构平面布置    3
1.2确定材料参数及结构尺寸估算    4
第二章    确定计算简图    6
2.1确定计算简图    6
2.2 恒载标准值计算    7
2.3 活荷载标准值计算    16
2.3风荷载标准值计算    18
2.4地震作用    19
第三章   框架内力计算    26
3.1竖向恒载内力计算    26
3.2活载作用下的框架内力    31
3.3风荷载作用下的位移、内力计算    34
3.4地震作用下横向框架的内力计算    39
第四章   框架内力组合    41 [资料来源:http://think58.com]
4.1柱内力组合    43
4.2梁内力组合    51
第五章框架梁柱截面设计    57
5.1梁截面设计    57
7.2梁斜截面受剪承载力计算    87
7.3 柱配筋计算.    90
7.4 柱斜截面受剪计算.    91
第六章 楼梯结构计算设计    3
第七章  现浇楼面板设计    6
第八章 基础设计    7
参考文献    9


施工组织目录
第一章 工程概况    1
1.1工程简介    1
1.2工程地质资料    1
1.3施工技术条件    1
1.4材料供应    1
第二章施工准备、施工方案及施工方法    2
2.1、项目管理:    2
2.1.1、实施项目管理的重要性    2
2.1.2、项目经理部的设置    2
2.2、施工准备    2
2.2.1施工技术准备    2

[资料来源:http://www.THINK58.com]

2.2.2施工现场准备    3
2.2.3物资准备    3
2.2.4施工用电    4
2.3 施工管理组织机构    4
2.3.1 总公司组织管理机构    4
2.3.2项目部管理机构    5
2.4施工方案    6
2.4.1施工工期目标    6
2.4.2施工顺序与流水段的划分    6
2.5施工协调    7
2.5.1工种、专业间、分包单位间的协调    7
2.5.2与业主、监理工程师、设计师的协调    9
2.5.3 与政府部门的协调    10
2.5.4 与周边环境的协调    10
2.6定位放线    11
2.6.1工程定位放线方法:    11
2.6.2矩形网控制    11
2.6.3土方开挖期间标高测定    11
2.6.4外控法施工    11
2.6.5 工程沉降观测    11
2.7基础工程    12
2.7.1独立基础承台及地基梁    12 [资料来源:www.THINK58.com]
2.7.2人工边坡施工    14
2.7.3有内支撑基坑土方机械开挖    15
2.7.4 采用管井井点降低地下水位。    17
2.7.5基础施工完成后及时回填。    18
2.8主体工程    18
2.8.1模板施工准备工作:    18
2.8.2柱模板    19
2.8.3梁模板    20
2.8.4墙模板    21
2.8.5  楼板模板施工    21
2.8.6 楼板模板采用胶合板模板。    21
2.8.7模板支撑的拆除    22
2.8.8塑料模壳施工    22
2.8.9钢筋接头采用直螺纹接头。    24
2.8.10泵送砼的原材料、配合比    26
2.8.11本工程采用钢管扣件满堂脚手架体系。    27
2.8.12框架结构填充墙的砌筑    30
2.8.13 吊装施工前的准备工作主要有以下几方面:    31
2.8.14 施工前对构件进行下述的检查:    32
2.8.15构件的运输:    32
[资料来源:THINK58.com]

2.8.16构件的堆放:    32
2.8.17柱吊装、较正、灌浆    33
2.8.18屋面板的吊装:    33
2.8.19确保预应力工程质量的措施    34
2.8.20保证预应力施工安全的措施    34
2.9屋面工程    35
2.9.1 水泥砂浆找平层施工:    35
2.9.2含水率的测定方法    35
2.9.3 玛帝脂施工要点:    35
2.9.4 石油沥青油毡叠层施工法施工程序:    35
2.9.5防水卷材热熔法施工程序:    36
2.9.6排汽道与排汽孔的设计:    36
2.9.7卷材防水层节点处理:    36
2.9.8涂膜防水层的施工    37
2.10门窗工程    42
2.10.1木门的施工    42
2.10.2 防火门的施工    43
2.11楼地面工程    43
2.11.1本工程地面垫层采用三合土。    43
2.11.2 本工程地面找平层采用水泥砂浆。    44

[来源:http://www.think58.com]


2.11.3本工程地面面层采用水磨石。    44
2.11.4大理石地面的施工    44
2.12装饰工程    45
2.12.1 外墙水泥砂浆粉刷    45
2.12.2外墙面砖施工    46
2.12.3干法安装工艺    48
2.12.4瓷砖墙面施工    49
第三章 施工进度计划    51
3.1施工进度计划保证措施    51
3.1.1采取动态管理    51
3.1.2设立施工工期进度奖与工期保证金制度。    51
3.1.3周转材料、施工机械的配备确保施工需要。    51
3.1.4上浇下贴法施工工艺    51
3.1.5深基坑内支撑早强措施    51
3.2施工进度计划表    51
第四章 资源需求计划    52
4.1劳动力需求计划    52
4.2 机械设备需求计划    52
第五章 施工现场总平面布置图    54
第六章 施工技术措施    55 [来源:http://think58.com]
6.1现场文明施工与管理措施    55
6.2保证工程质量的措施    56
6.2.1防治住房质量通病的措施    56
6.2.2模板质量    57
6.3季节性施工措施    57
