五层3818平米句容某电子科技园职工公寓楼设计(含建筑图结构图)

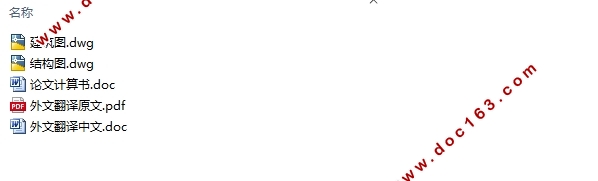

五层3818平米句容某电子科技园职工公寓楼设计(含建筑图结构图)(外文翻译,论文计算书11900字,CAD建筑图9张,CAD结构图9张)
摘  要
本工程为实际应用课题，地点在江苏句容，为句容某电子科技园职工公寓A楼设计。结构为5层钢筋混凝土框架，层高均为3.6 m，建筑面积为3818m2。工程总平面图及标准层柱网布置图见附图。
本工程结构设计采用多层钢筋混凝土框架结构，基本步骤为：结构计算简图的确定；荷载计算；内力分析；内力组合；梁、柱截面配筋、板的设计、楼梯的设计、基础的设计以及结构施工图的绘制等。其中，内力计算考虑以下四种荷载作用，即恒荷载、活荷载、风荷载以及地震作用；柱、板的设计采用弹性理论；梁的设计采用塑性理论；楼梯选用板式楼梯；基础选用十字交叉条形基础。在进行截面抗震设计时，遵循了强剪弱弯，强柱弱梁，强节点弱构件的设计原则，且满足构造要求。
关键词:框架结构  地震作用  内力  设计  配筋

ABSTRACT
This project is the practical application of the subject, located in Jurong, Jiangsu, Jurong, an electronic science and technology park workers apartment A floor design. The structure is 5 story reinforced concrete frame, the storey is 3.3 m, the building area is 3818m2. The total project plan and standard layer column layout see fig..

[资料来源：http://think58.com]

Reinforced concrete frame structure is adopted in this engineering. The design includes determination of structure calculating diagram; calculation of load; analysis of internal force; combination of internal force; reinforcement for beams and columns; the design of slab, stair and basement; the drawing of structural working plan. Dead load, live load, wind load and earthquake action are considered. The design of beams is based on plastic analysis. Slab stair and strip foundation are selected in this design. In the seismic design, the design principle of “strong column and weak beam, strong shear and weak bending, strong joint week member” is obeyed. And the cross-section can meet the demand of construction.
KEYWORDS： frame；action of earthquake；internal force；design；reinforcement

本设计为三跨五层的钢筋混凝土框架结构，主要设计资料如下：
1.1 设计标高
室内设计标高±0.000，室内外高差1200 。
1.2 气象资料
基本风压：0.40kN/m2  ，地面粗糙度为B类； [资料来源：THINK58.com]
基本雪压：0.35 kN/m2
1.3 工程地质与水文地质资料
地基承载力特征值fak=120 kPa，土层类型为粉质粘土，Ⅱ类建筑场地。地下水位埋深为3.0～4.0 m，年变幅约1.0 m，地下水无侵蚀性。
1.4 抗震烈度
抗震设防烈度为7度，地震分组为第一组，二级抗震要求。
1.5 活荷载
屋面活荷载：0.7  / ；
走廊、楼梯活荷载：3.5  / ，其它楼面活荷载：2.0  / 。
1.6 所用材料
混凝土C30: fc=14.3N/mm2，ft=1.43N/mm2；
HPB300级钢筋:fy=270N/mm2； HRB400级钢筋: fy=360N/mm2。
  [资料来源：THINK58.com]

[资料来源：www.THINK58.com]

目录
摘  要    1
ABSTRACT    2
目录    1
第1章  设计资料    4
1.1 设计标高    4
1.2 气象资料    4
1.3 工程地质与水文地质资料    4
1.4 抗震烈度    4
1.5 活荷载    4
1.6 所用材料    4
第二章  结构布置及计算简图    5
2.1 结构布置    5

2.2  确定计算简图    5
2.3梁、柱截面尺寸    5
2.4材料强度等级    6
第三章  荷载计算    7
3.1屋面横梁竖向线荷载标准值    7
3.2楼面横梁竖向线荷载标准值    8
3.3屋面框架节点集中荷载标准值：（图3-2）    8
3.4楼面框架节点集中荷载标准值：（图3-3）    9
3.5风荷载    10
3.6地震作用    11
3.6.1建筑物总重力荷载代表值Gi的计算    11
3.6.2地震作用计算：    12
第四章  框架内力计算    16
4．    1恒载作用下的框架内力    16
4.1.1弯矩分配系数    16
4.1.2杆件固端弯矩    18
4.1.3节点不平衡弯矩    19
4.1.4内力计算    19
4.2活载作用下的框架内力    23
4.2.1梁固端弯矩：    23 [来源：http://www.think58.com]
4.4.3.本工程考虑四种最不利组合。在此，只计算活载满跨布置情况下的内力。    24
4.4.5.内力计算：    24
4.3风荷载作用下的位移、内力计算    27
4.4地震作用下横向框架的内力计算    32
4.4.1  0.5（雪+活）重力荷载作用下横向框架的内力计算    32
4.4.2地震作用下横向框架的内力计算    36
第五章  框架内力组合    41
5.1例题计算    41
第六章  框架梁柱截面设计    51
6.1例题计算    51
第七章    楼梯结构计算设计    60
7.1梯段板计算    60
7.1.1.荷载计算    60
7.1.2.内力计算    61
7.2休息平台板计算    61
7.2.1荷载计算    61
7.2.2内力计算    62
7.3梯段梁TL1计算    62
7.3.1.荷载计算    62
7.3.2.内力计算    62

[资料来源：THINK58.com]

7.3.3配筋计算    62
第八章  现浇楼面板设计    64
8.1求支座中点最大弯矩    64
8.2 A区格    65
8.2.1求跨内最大弯矩MX（A），My（A）    65
8.2.2求支座中点固端弯矩 ，     65
8.3 F区格    66
8.3.1求跨内最大弯矩MX（F），My（F）    66
8.3.2.求支座中点固端弯矩 ，     66

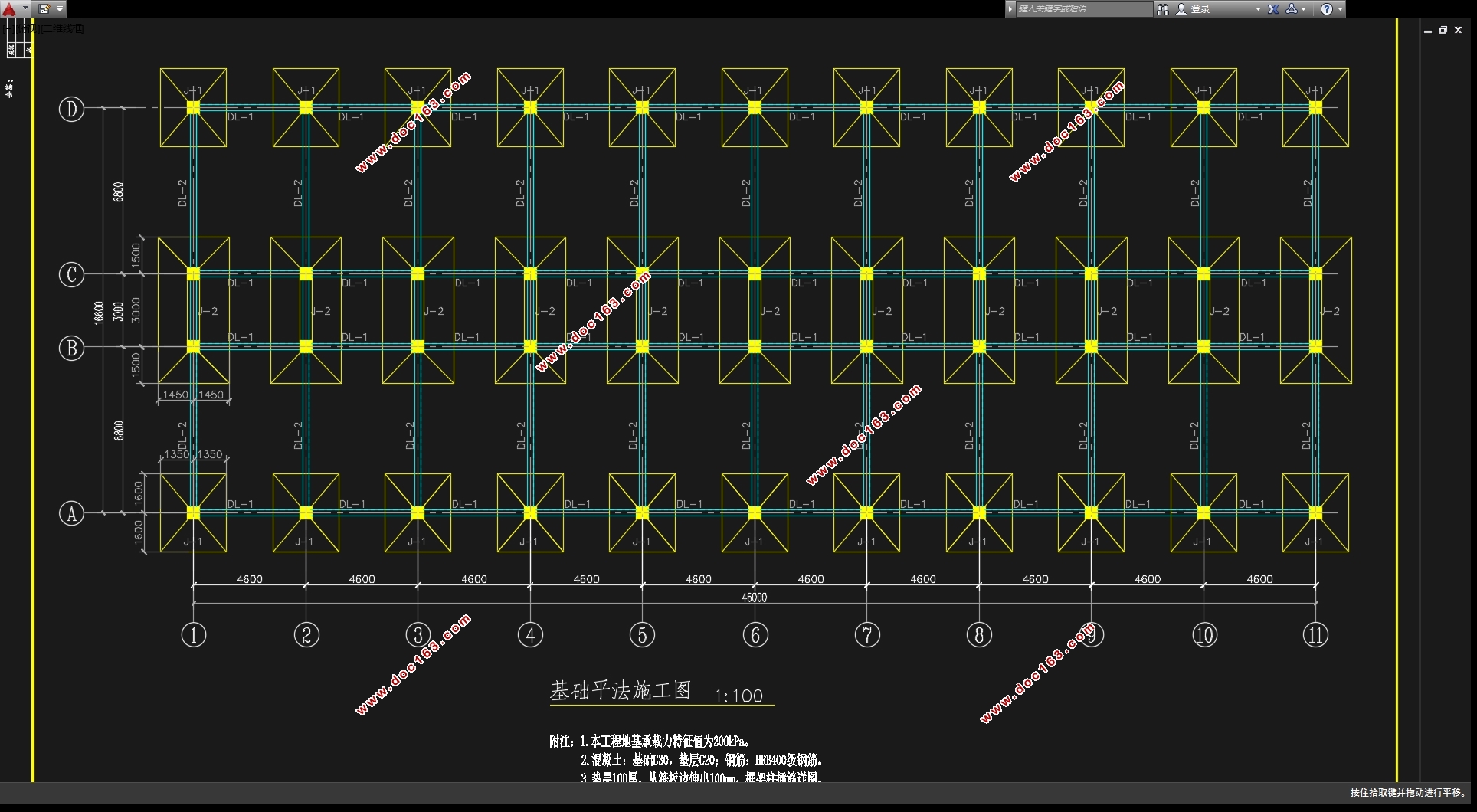

第九章  基础设计    68
9.1荷载计算    68
9.2确定基础底面积    69
9.2.1  A柱：    69
9.2.2  B柱    70
9.3基础结构设计（混凝土选用C30）    71
9.3.1荷载设计值    71
9.3.2  A柱：    71
9.3.3（B-C)柱基    73
第十章  PKPM软件在框架结构设计中的应用    76
10.1软件分析结果展示    76
10.2软件分析结果与手算结果分析比较    84
