邵阳市邵洲西路3#块地住宅小区7#楼施工组织设计(含cad图纸)

以下是资料介绍,如需要完整的请充值下载.
1.无需注册登录,支付后按照提示操作即可获取该资料.
2.资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用.

资料介绍:

邵阳市邵洲西路3#块地住宅小区7#楼施工组织设计(含cad图纸)(包含选题审批表,任务书,开题报告,中期检查报告,毕业论文说明书33000字,cad图纸7张)
摘  要:本文是邵阳市邵洲西路3#块地住宅小区中7#楼的施工组织设计,本施工组织设计以该项目施工图纸及相关资料为依据,结合工程特点和工程概况进行工程总 体安排和部署、主要分部分项工程施工方案的确定以及施工进度计划与资源需求用量计划的制定。详细阐述施工过程中在工程质量、工程进度、现场安全生产、文明 施工等方面的相应的保证措施,以确保施工过程能有序的进行。
关键词:施工组织设计;施工方案;工程质量;进度计划;保证措施

The Construction Design for 7# Building in #3 Residential Area Shaozhou West Road ,Shaoyang City
Abstract: This article is a construction design for 7# building in #3 residential area Shaozhou West Road ,Shaoyang the construction design for the project construction drawings and related data, based on characteristics and work with engineering profile of the overall project organization and deployment of some of the major sub-project construction plan and construction schedule to determine resource requirements and the amount of planning. Elaborate on the quality of the construction process in engineering, construction progress, site safety, construction and other aspects of civilization, the corresponding assurance measures to ensure the construction process can be orderly. [资料来源:www.THINK58.com]
Keywords: construction design; construction project; engineering quality; progress plan; guarantee measures

工程概况
本 工程位于湖南省邵阳市邵州西路财政局后面3#地块小区。邵洲西路3#块地住宅高档小区工程,占地面积为36977.23m²,总建筑面积为 85218.53m2,其中不包括地下车库的面积(两地下室建筑面积为14894.07 m²),包括1栋会所,2栋商铺,及其它14栋住宅以及两个地下车库,本工程为该工程的7#栋住宅楼。
本楼层建筑面积为6097.08m2.该楼为16+1F层住宅楼。建筑总高度为52.65m,属二类高层。基础为人工挖孔桩基础;结构为框剪结构,±0.000相对之绝对标高为232.000。
2.2  设计概况说明
本建筑设计建筑主体耐久年限均为50年;耐火等级为一级;安全等级为二级;屋面防水等级均为二级,防水层耐久年限为15年;建筑场地土类别为Ⅱ类;抗震设防烈度六度。
外墙装饰:采用米黄色高级面砖和红色高级面砖,铝合金窗。
内墙饰面:楼梯间、消防前室、电梯机房采用仿瓷高级腻子胶,其它房间采用水泥砂浆毛坯。
楼地面:入户大堂、门厅楼梯间、电梯间及电梯机房用花岗岩,其余房间用水泥砂浆地面。

[版权所有:http://think58.com]


顶棚:楼梯间、电梯间采用仿瓷腻子胶,其它部位采用水泥砂浆毛胚。
外墙保温:基层墙体→15厚1:2.5水泥砂浆→无机保温砂浆→5厚抗裂砂浆→镀锌钢丝网→贴面砖。
屋顶保温:屋顶保温采用40厚挤塑聚苯板。
门窗:断热铝合金低辐射中空玻璃窗6mm+12Amm+6mm,门窗气密性等级为7级,水密性等级为4级。
本工程结构为混凝土框剪结构,混凝土等级为C30。桩基础钢筋保护层厚度50mm,基础梁钢筋保护层厚度40mm,梁钢筋保护层厚度为25mm,板钢筋保护层厚度15mm。
钢筋有HPB235、HRB335、HRB400级钢筋,直径大于25mm的钢筋采用对接焊接连接。其余采用绑扎搭接,搭接长度不小于最低要求值。
墙体采用MU10多孔烧结粘土砖,M5.0砂浆砌筑。

1. 主要内容
1施工组织设计编制说明书部分
1.1工程概况:工程名称、地点特征、建筑面积、结构特点,施工条件等。
1.2施工组织管理机构:(1)选择该项目的组织形式;(2)确定项目经理部的机构设置;(3)项目经理的遴选与职责;(4)项目经理部成员的主要职责;(5)施工项目经理部的管理制度等。
1.3施工部署及施工方案:(1)选择土方工程施工方案;(2)选择基础工程和主体工程施工方案;(3)选择装饰工程施工方案等。
[资料来源:http://think58.com]

1.4 施工进度计划:编制单位工程施工进度网络计划或单位工程水平横道进度计划,必要时对计划进行优化,在横道图中,做出劳动力资源需要量统计图。
1.5 各种资源需要量计划:(1)技术准备工作;(2)主要施工机械需要量计划;(3)主要材料需要量计划;(4)主要工种施工力量需要量计划;(5)现场准备工作等。
1.6 施工现场布置:设计布置垂直运输机械、搅拌机械、材料和构件堆场、钢筋和木工加工棚、办公及休息用房、食堂、厕所、现场施工的临时供水供电线路、施工临时道路等。其中材料和构件堆场、临时房屋等的面积,应根据定额标准和经验确定。
1.7质量安全技术组织措施:主要拟定编写在施工中如何保证质量的技术措施、保证安全的技术措施、降低成本的技术措施等。
1.8计算技术经济指标:施工场地占地面积、施工工期、劳动量、劳动力均衡系数、采用合理施工方案和先进技术的成本节约指标等。
  [资料来源:http://www.THINK58.com]

邵阳市邵洲西路3#块地住宅小区7#楼施工组织设计(含cad图纸)
邵阳市邵洲西路3#块地住宅小区7#楼施工组织设计(含cad图纸)


目    录
摘要    1
1  前言    2
2  工程概况    2
2.1  工程概况    2
2.2  设计概况说明    2
3  执行标准与技术标准    3
3.1  质量验收规范    3
3.2  施工技术规范、规程    3
4  施工部署    4
4.1  项目部组织管理体系    4
4.2  施工准备    4

[资料来源:http://think58.com]

4.3  工程目标    4
4.3.1  工程质量目标    4
4.3.2  安全目标    5
4.3.3  文明施工目标    5
4.3.4  工期目标    5
4.5  施工流程    5
4.6  机械设备选用    5
5  施工现场平面布置    6
5.1  施工平面布置图说明    6
5.2  施工平面图管理规划    7
5.3  临时设施    7
5.4  施工平面布置图    8
6  主要施工方法及技术措施    8
6.1  测量放线    8
6.1.1  地上结构施工时轴线的定位与放线    8
6.1.2  沉降观测    8
6.2  基础工程    8
6.2.1  工艺流程    8
6.2.2  操作工艺    9
6.3  钢筋工程    10
6.3.1  原材料质量的控制    11
[资料来源:http://THINK58.com]

6.3.2  钢筋的加工制作    11
6.3.3  闪光对焊    12
6.3.4  钢筋的绑扎    13
6.4  模板工程    14
6.4.1  柱模板    14
6.4.2  梁板模    14
6.4.3  墙模板    15
6.4.4  电梯井模板    15
6.4.5  楼梯模    15
6.5  混凝土工程    16
6.5.1  商品混凝土的选购    16
6.5.2  混凝土的运输    17
6.5.3  混凝土的浇捣    17
6.6  脚手架工程    19
6.6.1  脚手架总体方法    19
6.6.2  脚手架与建筑物的连接    19
6.6.3  脚手架搭设    19
6.6.4  脚手架拆除    20
6.7  砌体工程    21
6.7.1  砌体工程施工安排    21
6.7.2  作业条件    21

[资料来源:http://think58.com]


6.7.3  操作工艺    21
6.8  装饰装修工程    23
6.8.1  外装饰工程    23
6.8.2  室内装饰工程    24
6.9  冬雨季施工    25
6.9.1  冬季施工    25
6.9.2  雨季施工    26
7  施工进度计划    28
7.1  总工期    28
7.2  进度计划编制原则    28
7.3   施工进度计划编制方法    29
7.3.1  计算工程量    29
7.3.2  套用施工定额    29
7.3.3  确定劳动量和机械台班量    29
7.3.4  确定施工天数    30
8  主要施工管理措施    31
8.1  质量保证措施    31
8.1.1  防治及控制混凝土板墙裂缝的施工技术措施    31
8.1.2  确保混凝土外墙接搓质量的技术措施    32

[版权所有:http://think58.com]


8.1.3  混凝土墙面抹灰预防空鼓技术措施    33
8.1.4  砌体施工    33
8.2  工期保证措施    34
8.2.1  技术上的保证措施    34
8.2.2  质量上的保证措施    35
8.2.3  计划上的保证措施    35
8.3  安全保证措施    35
8.3.1  组织机构    35
8.3.2  安全管理目标    35
8.3.3  安全生产基本要求    36
8.3.4  安全管理基础资料    37
8.3.5  安全检查    37
8.3.6  安全生产责任制    38
8.3.7  安全教育    38
8.4  文明施工与环保措施    38
8.4.1  文明施工管理措施    38
8.4.2  周边环境文明施工措施    39
8.4.3  环保管理规定    39
8.4.4  渣土垃圾的整治处置及违约措施    41 [资料来源:http://THINK58.com]
8.5  降低成本措施    42
9  资源需要量计划    43
9.1  劳动力安排计划    43
9.1.1  劳动力需求情况    43
9.1.2  劳动力保证措施    43
9.1.3  劳力计算过程    43
9.1.4  劳动力安排    44
9.2  主要材料、构件用量计划    45
9.2.1  进场材料的控制    45
9.2.2  材料的堆放及保管    45
9.2.3  主要材料、构件用量计划    46
9.2.4  主要施工机械设备    46
10  主要技术经济指标    48
10.1  工期指标    48
10.2  技术指标    48
10.3  劳动力不均衡系数    48
11  结论    48
参考文献    48
致谢    49
附录    49
  [资料来源:THINK58.com]
附录

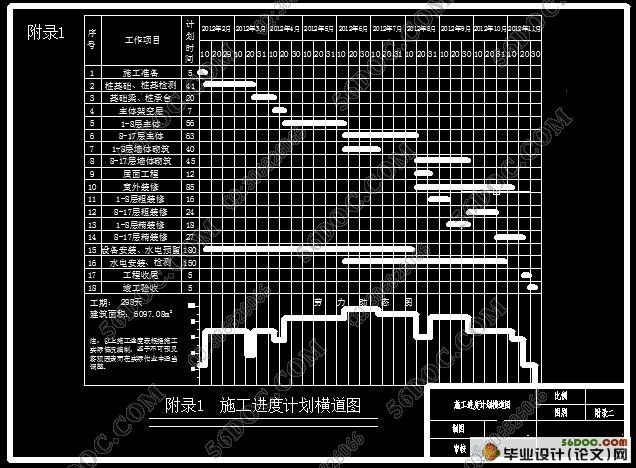

附录1:施工进度横道图
附录2:施工网络图
附录3:现场平面布置图
附录4:标准层平面图
附录5:建筑设计总说明
附录6:结构总说明(一)
附录7:结构总说明(二) [资料来源:http://THINK58.com]
