徐州新城区小礼堂电气设计(附CAD电气施工图)

以下是资料介绍,如需要完整的请充值下载.
1.无需注册登录,支付后按照提示操作即可获取该资料.
2.资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用.

资料介绍:

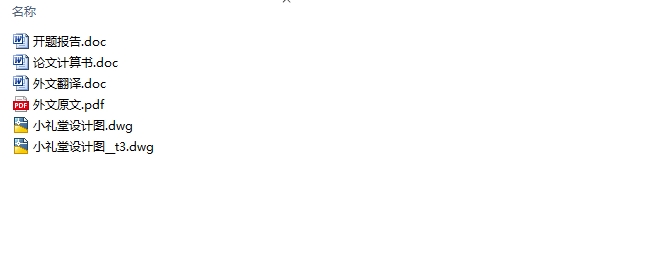

徐州新城区小礼堂电气设计(附CAD电气施工图)(开题报告,外文翻译,论文计算书20000字,CAD图纸13张)
摘   要
本课题为徐州新城区小礼堂的电气设计,设计内容包括消防系统设计、供配电系统设计、动力系统设计、照明系统设计、防雷接地系统设计。
消防系统设计包括火灾自动报警系统设计,消防联动控制系统设计。动力系统设计包括插座布置、动力设备的配电方式;确定电缆、桥架等的型号、规格、确定控制和保护电器的型号、规格等;照明系统设计包括灯具型号数量选择和布置、照度和单位面积功率计算、照明负荷计算、照明配电方式等;接地系统根据相关要求进行功能性接地和保护性接地设计;
通过本次设计可以多角度观察问题和抓住工程技术的关键,了解电气设备的工艺要求,通过社会调研,收集资料,综合运用所学过的基础理论,专业知识和基本技能去分析和解决工程技术方面的实际问题,提高综合素质。
关键词:消防系统  供配电系统  动力系统  照明系统  防雷接地系统

XuZhou new city hall electrical engineering design
Abstrsct
This subject is XuZhou new city hall electrical engineering design. This design including fire-fighting system design, power supply and distribution system design, power system design, electric lighting system design, building anti-radar system design.

[资料来源:THINK58.com]

The fire-fighting system is designed including the automatic warning system of high-story fire of office building designs, the high-story fire control of mall building links the control system to design. Power design system includes the derocate of sockets, the power distribution of power equipment, Make sure the type, sepecification of cable, bridge, bus bar; Determine control and protection electric type and specification, etc. The lighting design system includes determing the number, selection and decorate of lamps,the illumination and the power calution on unit area, lighting load calution, lighting power distribution methods and so on. The grounding system make fuctional and protective earth grounding according to relevant requirements.
Can many angle observe issue and catch key of engineering through design this, understand the technological requirement of the electric equipment, survey and study through the society , collect the materials, using the basic theories studied synthetically, professional knowledge and basic skill analyse and solve the practical problem of engineering, improve overall qualities.
[来源:http://www.think58.com]

Keywords: Fire system, Power supply and distribution system, Power system, Lighting system, Lightning protection and Grounding system.

1.1工程概述
本工程由半地下层、地上一层、局部夹层组成,建筑面积2281平方米,建筑高度11.7米,半地下层为展厅、泵房、空调机房等,一层为礼堂,夹层为备用房及主席台上空,电源引自单位内部变电所,为0.38/0.22KV引入,火灾自动报警系统与单位已建成的消防中心联网。
1.2设计概述
本次设计对象是徐州新城区小礼堂。设计内容:
1、动力系统:根据设备容量的大小、供电可靠性的要求的高低,结合电源情况、设备位置、并注意接线简单、操作维护安全等因素综合考虑来确定其配电方式。
2、照明系统:根据照明设计标准选择照度取值及单位面积功率,选择合适的照明光源和灯具;根据照度标准确定每个房间(或场所)的照明器数及其布置;确定照明设备的控制方法和器件;确定照明配电系统。(普通照明由二次装修相关公司设计,只预留容量)
3、消防系统:民用建筑的火灾自动报警系统的设置,应按国家现行的有关建筑设计防火规范的规定执行。
4、防雷接地系统:根据建筑状况及工艺要求进行接地。

[资料来源:www.THINK58.com]


2.1供配电系统设计任务、内容及要求
1、该建筑属于三级负荷。电源引自单位内部变电所,为0.38/0.22KV引入。
2、该小礼堂因为有可能有重大会议或活动,应设置自备电源。
3、设置低压配电系统时应采取下列措施,降低三相低压配电系统的不对称度:
(1)220v/380v单相用电设备接入220v/380v三相系统时,已使三相平衡。
(2)由地区公共低压电网供电的220v照明负荷,线路电流小于或等于30A时,可采用220v单相供电;大于30A时,宜以220/380v三相四相制供电。
   [资料来源:http://THINK58.com]

徐州新城区小礼堂电气设计(附CAD电气施工图)
徐州新城区小礼堂电气设计(附CAD电气施工图)
徐州新城区小礼堂电气设计(附CAD电气施工图) 徐州新城区小礼堂电气设计(附CAD电气施工图)


目 录
摘   要    I
ABSTRACT    II [资料来源:www.THINK58.com]
第一章 系统概述    1
1.1工程概述    1
1.2设计概述    1
第二章 供配电系统设计    2
2.1供配电系统设计任务、内容及要求    2
2.2动力及照明设计方案    3
2.2.1动力设备配电方案    3
2.2.2照明设备配电方案    3
2.3负荷计算    4
2.3.1负荷计算的方法    4
2.3.2负荷计算的方法选取原则    4
2.3.3有关负荷计算的几点说明    5
2.3.4本工程负荷计算    5
2.4设备选择    12
2.4.1总负荷选择及断路器选择    12
2.4.2开关设备选择表    12
2.4.3电缆选择表    15
第三章 照明系统设计    19
3.1照明一般规定    19
3.2一般照明设计    22
3.3应急照明设计    22
3.3.1应急照明分类    22 [来源:http://think58.com]
3.3.3 应急照明灯具选择    24
3.3.4 应急照明灯具布置    24
3.3.5 应急灯具控制方式    24
第四章 火灾报警及消防联动控制系统设计    25
4.1  系统设计    25
4.1.1  一般规定    25
4.1.2  系统的形式及设备布置    25
4.2  火灾自动报警与消防联动系统设计    26
4.2.1  概论    26
4.2.2  火灾自动报警    26
4.2.3   消防联动控制系统    31
4.2.4  线路的敷设    32
第五章 防雷接地系统设计    34
5.1 民用建筑物和构筑物的防雷分类    34
5.1.1  一类民用建筑物:    34
5.1.2  二类民用建筑物和构筑物    34
5.1.3  三类民用建筑    34
5.1.4  第三类民用建筑物和构筑物的防雷措施    35
5.2  防雷装置    37

[资料来源:http://think58.com]

5.2.1接闪器    37
5.2.2 引下线    37
5.2.3 接地装置    38
5.3 等电位联结    39
5.3.1 MEB在电气安全上的作用    39
5.3.2 等电位联结    40
5.4  防雷与接地设计    40
结  语    42
参考文献    43
致 谢    44 [资料来源:http://THINK58.com]
