机械厂35/10kV变电所(二台主变)一次部分设计(含CAD图)

以下是资料介绍,如需要完整的请充值下载.
1.无需注册登录,支付后按照提示操作即可获取该资料.
2.资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用.

资料介绍:

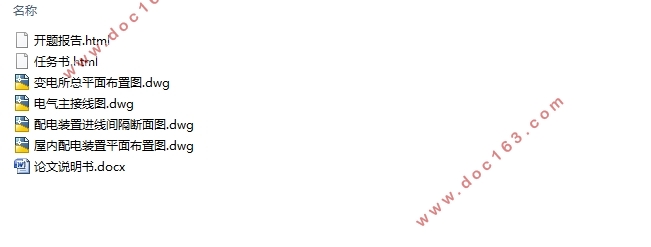

机械厂35/10kV变电所(二台主变)一次部分设计(含CAD图)(任务书,开题报告,论文说明书12000字,CAD图4张)
摘要
本设计如题所示,是一个终端的降压变电所,根据变电所的环境和用电方的需求进行一次设备的选择。由于该变电所主要负责机械厂的供电,相对于更高等级的变电所来说负荷量不算太大。所以理论结合实际,以求得到环保、高效、经济的设计方案。在选择主接线时对两个备用方案进行比较,针对变电所设计复杂工程问题的工程实践对环境、社会可持续发展的影响进行评价。通过统计各车间的负荷量,选出主变的容量及型号。接着查阅电气设计的参数手册,选出各种需要的设备,在由短路电流的计算结果来效验所选择的设备,保证变电所供电的可靠性,经济性,安全性。此外还对二次系统部分比如继电保护的整定进行简单描述,以及设计防雷装置。最后通过绘图软件把相关图纸绘制出来。
关键词:主接线短路计算设备选型 防雷设计

Design of primary part of 35/10kV substation (Two main transformers) in machinery plant
Abstract
As shown in the title, this design is a terminal step-down substation, according to the environment of the substation and the needs of the user to select the primary equipment. Because the substation is mainly responsible for the power supply of the mechanical plant, the load is not too large compared with the higher level substation. So combining theory with practice, in order to get environmental protection, efficient and economic design scheme. When choosing the main wiring, Evaluation of the impact of engineering practice on the sustainable development of environment and Society for complex engineering problems in substation design. The capacity and type of the main transformer are selected by counting the load of each workshop. Then consult the parameter Manual of electrical design, select all kinds of equipment needed, and validate the selected equipment by calculating the short-circuit current to ensure the reliability, economy and safety of the substation power supply. In addition, the setting of secondary system, such as relay protection, is briefly described, and lightning protection device is designed. Finally, the related drawings are drawn by drawing software. [资料来源:http://THINK58.com]
Key words:Main wiring;Short circuit calculation;Equipment Selection;Lightning protection design

原始资料介绍
本设计是一个机械厂变电所电气主接线一次部分设计,此厂电压等级为高压侧35kV,低压侧为10kV 。终端与地区35kV 电网连接,在35 kV侧,有两回进线,且输电线路较长;最大输送功率4MW,采用单母线分段接线;10kV有8回出线。
气候条件:
年最高气温为39℃,年最低气温为-5℃,年平均气温为15.7℃。
年平均降雨量 1021.4mm
最大平均湿度 82%
最大风速 19.8m/s
1.2.2设计内容
本设计首先对机械厂各个车间用电量进行统计,根据统计结果来计算短路电流。以及适当的无功补偿。接着对设备选型,比如隔离开关断路器等设备,配电装置采用室内型的高压配电装置设计(包括主变场地布置),本设计还包括以下内容,接地装置设计,厂用电系统设计,操作电源系统设计,电气总平面布置设计。主变或发电机的二次回路设计,主变的继电保护整定简述,主变保护屏或控制屏布置和端子排接线设计。最后是防雷保护设计。
通过文献研究,能够识别和判断变电所设计问题的关键环节与参数。具有表述变电所设计复杂工程问题工作原理所需的数学、自然科学知识。能够识别和表达变电所设计控制、计量、保护和信号的多种工作原理。分析变电所设计复杂工程问题,确定合理的工作原理,并对其采用工程术语进行表达。分析变电所设计系统工程问题和化工过程检测问题,获得有效结论和设计方案 [资料来源:http://THINK58.com]
把最终的方案选出来后,在通过制图软件画出涉及到的图纸。
  [资料来源:http://think58.com]

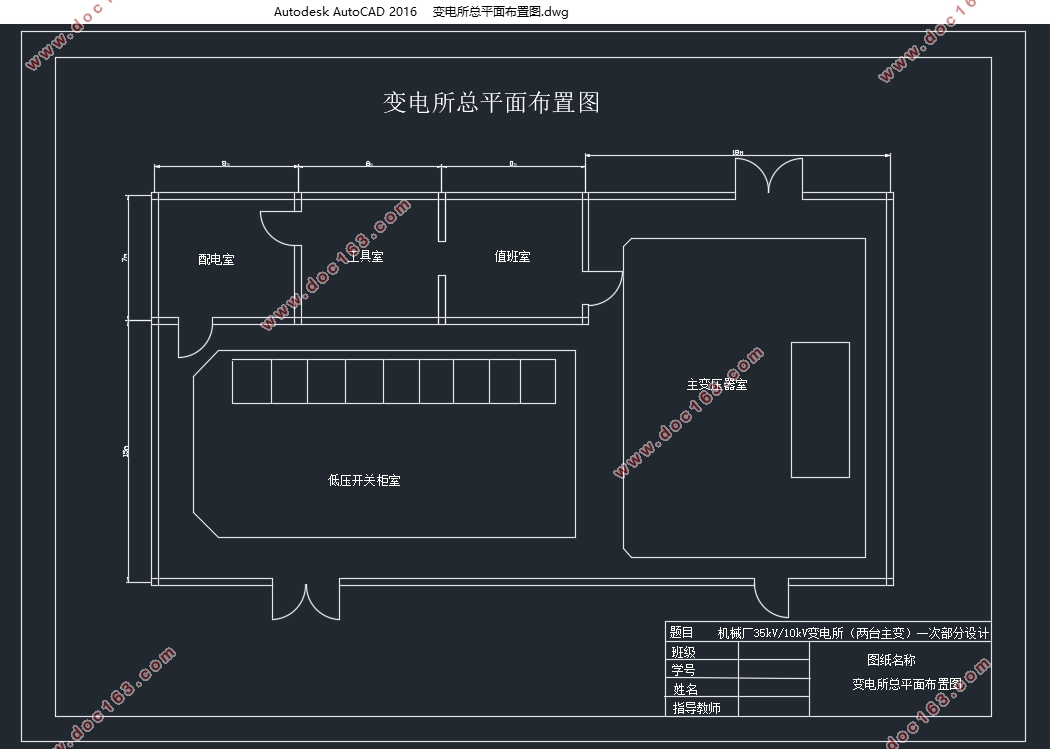

机械厂35/10kV变电所(二台主变)一次部分设计(含CAD图)
机械厂35/10kV变电所(二台主变)一次部分设计(含CAD图)
机械厂35/10kV变电所(二台主变)一次部分设计(含CAD图)


目录
摘 要    I
Abstract    II
第一章  绪论    1
1.1 变电所简介    1
1.2变电所的基础资料    2
1.2.1原始资料介绍    2
1.2.2设计内容    2 [来源:http://www.think58.com]
第二章 负荷统计及无功补偿    4
2.1 负荷统计    4
2.2无功补偿    7
第三章 电气主接线设计    8
3.1主变压器的选择    8
3.1.1主变压器台数选择    8
3.1.2变压器容量确定    8
3.1.3变压器型号的确定    8
3.2主接线的基本要求    9
3.2.1可靠性    9
3.2.2灵活性    9
3.2.3经济性    9
3.3电气主接线的选择    10
3.3.1电气主接线类型    10
3.3.2电气主接线的确定    11
第四章 短路电流计算    12
4.1短路电流介绍    12
4.1.1发生短路电流的原因    12
4.1.2 短路电流计算目的    12
4.2 短路计算    13
4.2.1 标幺值计算    13
4.2.2 K1、K2点短路电流计算    14
第五章 一次设备的选择和校验    16

[来源:http://www.think58.com]

5.1一次设备选择原则    16
5.2 断路器选择    17
5.2.1 35kV断路器选择    17
5.2.2 10kV断路器选择    18
5.3 隔离开关的选择    19
5.3.1 35kV隔离开关选择    19
5.3.2 10Kv隔离开关选择    20
5.4 互感器的选择    21
5.4.1电流互感器的选择    21
5.4.2 电压互感器的选择    22
5.5母线的选择    22
5.5.1 母线截面的选择    22
5.5.2 母线的效验    23
第六章 继电保护的配置    25
6.1 继电保护简介    25
6.1.1 对继电保护的基本要求    25
6.2 电力变压器的保护    26
6.2.1 瓦斯保护    26
6.2.2 纵联差动保护    26
6.2.3 相间短路的过电流保护    26
6.3 母线保护    27
第七章 变电所布置和防雷保护    28
[资料来源:http://www.THINK58.com]

7.1配电装置简介    28
7.2 配电装置设计    29
7.3 防雷保护    31
7.3.1 避雷针    31
参考文献    33 [版权所有:http://think58.com]
