十七层民用住宅电气设计(含CAD图)

以下是资料介绍,如需要完整的请充值下载.
1.无需注册登录,支付后按照提示操作即可获取该资料.
2.资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用.

资料介绍:

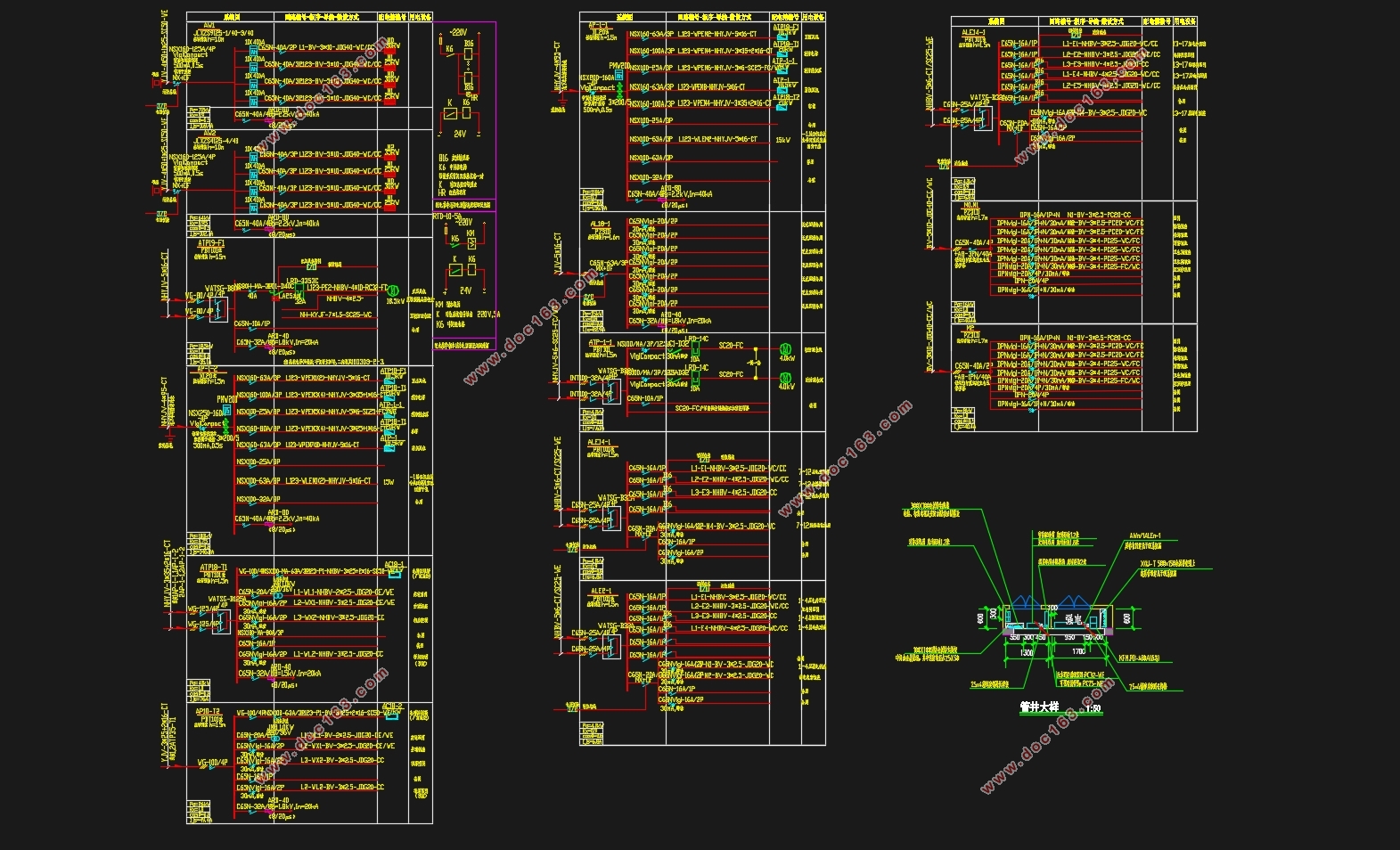

十七层民用住宅电气设计(含CAD图)(任务书,开题报告,论文说明书18000字,CAD图31张)
摘  要
本工程是十七层民用住宅电气设计,该建筑地上17层,总建筑面积7750.71平方米,建筑高度58.050米。设计包括动力配电,照明,消防,安防,综合布线,防雷接地等。电源引自地向下一层配电所,采用低压0.38/0.22KV引入;动力配电系统设计主要包含确定负荷等级、配电方式以及负荷计算;照明系统设计包含照度计算,灯数及布置,配电负荷计算以及智能照明设计,节能效果对比;消防系统设计包含火灾自动报警系统和消防联动;公共安全系统包括视频监控系统和防盗报警系统;综合布线系统设计包括网络,弱电系统;防雷接地系统设计包含防雷等级、防雷措施及接地选择。满足普通民用住宅设计功能的需求。
本设计内容依据国家现行技术规范及行业相关规定,施工图中的符号、标注等按照国家有关制图标准执行。结合建筑物特点制定适宜的方案,在规范范围内以经济,节能为主。设计的最终结果为建筑电气施工图,图中相关文字,图表力求通俗易懂,让施工人员可以准确无误的按照设计方案进行施工。
关键词:动力配电系统,消防系统,公共安全系统,综合布线系统,防雷接地
  [资料来源:http://think58.com]
Civil Construction Engineering design
Abstract
This project is building electrical design of Civil Construction Engineering, 5 floors of the building, with a total construction area of 7750.71square meters, building height 58.050 m. The design includes power distribution, lighting, fire protection, security, cabling, lightning protection grounding and so on. Power comes from the nearby substation, using low pressure 0.38/0.22KV. Power distribution system design mainly includes determining the load level, distribution and load calculation. Lighting system design includes the illumination calculation, and number of lamp arrangement, load calculation and intelligent lighting design, energy-saving effect contrast. The fire protection system design includes automatic fire alarm system and fire linkage. The public security system design includes video surveillance systems and anti-theft alarm system. Integrated wiring system design includes network, weak electricity system. Lightning protection grounding system design includes lightning protection level of lightning protection measures and the ground selection. Meet the Civil Construction Engineering design functional requirements.

[版权所有:http://think58.com]


The content of design according to the current specification of the state and the relevant provisions of the construction industry, symbols, annotation implemented in accordance with the relevant national standard drawing. Combined with the features of buildings making suitable plan, within the scope of the specification to the economy, energy saving. The final results of design for building electrical drawings, relevant text chart, chart straightaway, for the construction personnel can accurately carry on the construction according to the design scheme.
Keywords: power distribution system, fire protection system, public security system, integrated wiring system, lightning protection and grounding

1.1工程概况
本工程是十七层民用住宅,该建筑地上17层,总建筑面积7750.71平方米,建筑高度58.050米。
1.2设计概述
 本设计满足普通民用住宅设计需求。其中主要包括动力配电,照明,消防,安防,综合布线,防雷接地等的设计。设计主要包括照明计算、消防计算、方案设计、各系统设计、智能照明等的设计以及平面图的绘制。其中电源引自附近变电所,采用低压0.38/0.22KV引入;动力配电系统设计主要包含确定负荷等级、配电方式以及负荷计算;照明系统设计包含照度计算,灯数及布置,配电负荷计算以及智能照明设计,节能效果对比;消防系统设计包含火灾自动报警系统和消防联动;公共安全系统包括视频监控系统和防盗报警系统;综合布线系统设计包括网络,弱电系统;防雷接地系统设计包含防雷等级、防雷措施及接地选择。
[版权所有:http://think58.com]


[版权所有:http://think58.com]

十七层民用住宅电气设计(含CAD图)
十七层民用住宅电气设计(含CAD图)
十七层民用住宅电气设计(含CAD图)
十七层民用住宅电气设计(含CAD图)
十七层民用住宅电气设计(含CAD图)

[版权所有:http://think58.com]

目录
摘  要    I
Abstract    II
目录    1
1.1工程概况    2
1.2设计概述    2
1.3设计目的    3
第二章电气照明设计    4
2.1 照明设计概述    4
2.2照明光照设计    4
2.2.1照度常用计算方法    4
2.2.2 各户型灯具选择    5
2.3照明电气设计    7
2.3.1照明线路计算    7
2.3.2照明负荷计算    8
2.4线路电压损失较验    13
2.5智能照明    14
2.5应急照明    16
第三章配电系统    19
3.1 电力负荷    19
3.1.1电力负荷等级    19
3.1.2 各级负荷对供电电源的要求    19
3.2低压线路的接线方式    20
3.2.1低压放射式接线    20
3.2.2低压树干式接线    20 [资料来源:http://think58.com]
3.2.3低压环形接线    20
3.3 负荷计算    21
3.3.1负荷计算方法    21
第四章消防系统    22
4.1消防系统概述    22
4.2火灾报警系统    24
第五章综合布线系统    24
5.1城市住宅建筑综合布线系统工程设计规范    24
5.2综合布线管线设计    25
5.3综合布线电缆或光缆设计    26
第六章防雷设计    27
6.1第三类防雷建筑物的防雷措施    27
6.2其他防雷措施    32
参考文献    35
致谢    36
