摘  要
本文是针对摆臂零件进行的加工工艺分析和专用夹具设计，主要内容包括零件图的分析、毛坯的选择、零件的夹紧定位、工艺路线的制定、刀具的选择、切削用量、零件在加工过程中的实时优化等。选用正确的机械加工方式，安排可靠的工艺流程。

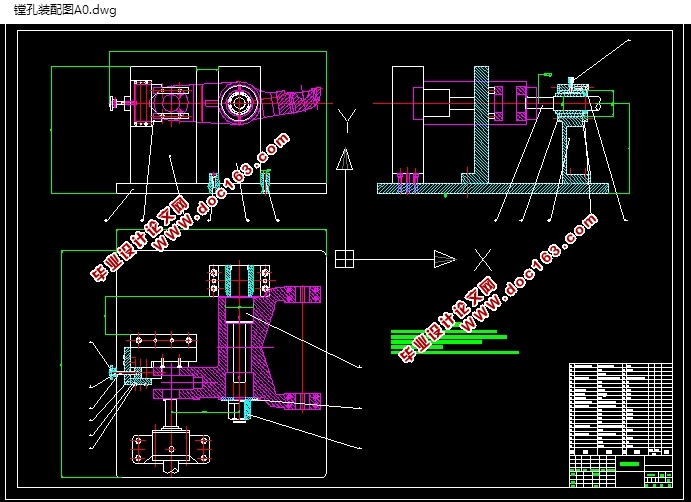

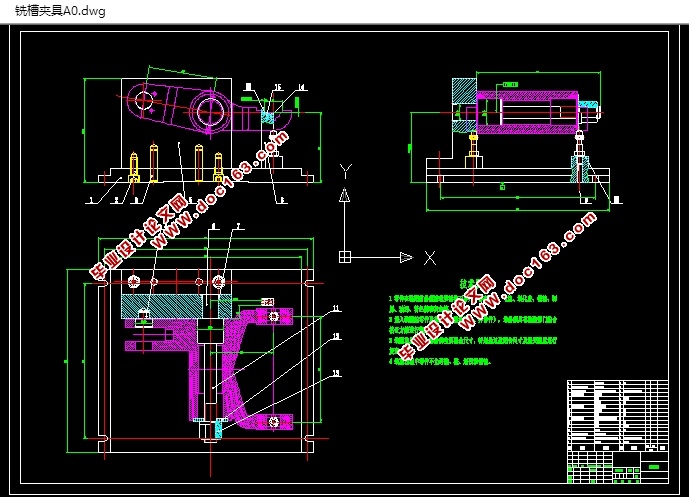

机床夹具种类繁多，我们采用最通用的夹具，尺寸更规范，更适用于专业生产厂家，并广泛应用于大批量生产。专用夹具为工件加工过程提供服务，需要根据各厂家的加工工艺过程来设计制造。夹具设计和本文的主要内容是，设计一个加工异形槽的气动夹具。
关键词：摆臂，加工方式，夹具，工艺流程

零件的作用
本次设计题目为摆臂。摆臂的具体作用：是悬架的导向和支撑，其变形影响车轮定位，降低行车稳定性。如果前摆臂有问题的话，感觉就是方向盘会晃动，并且手松开方向盘后容易跑偏，还有高速的时候难掌握方向。
零件的工艺分析

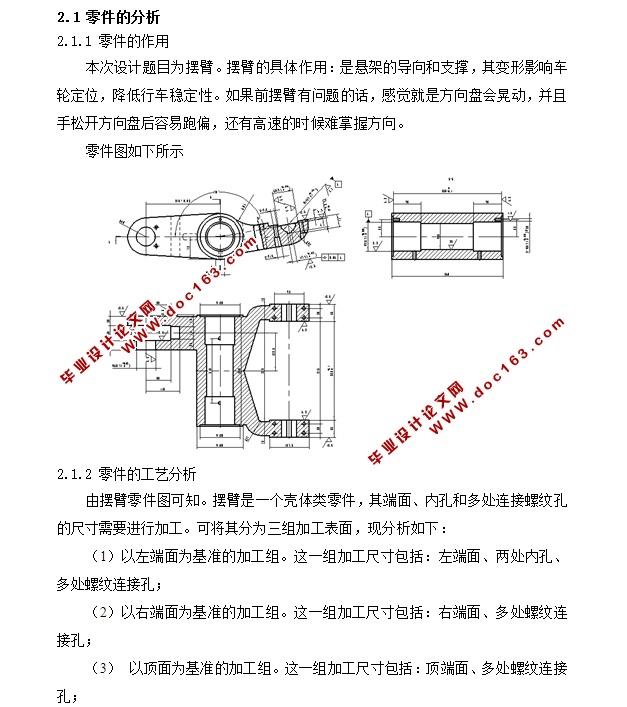

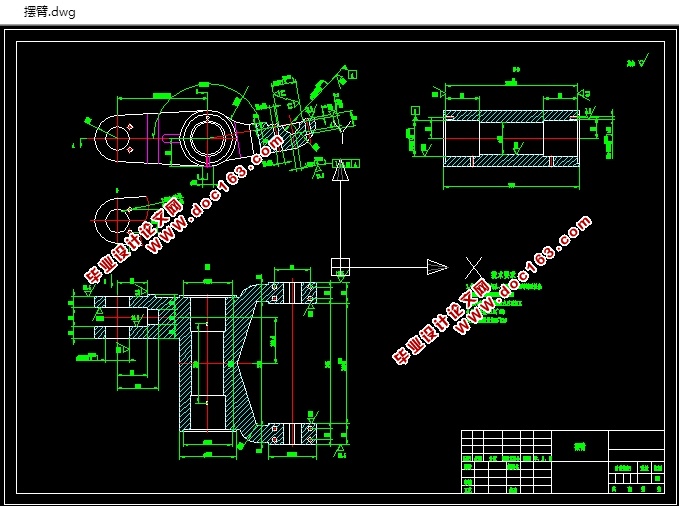

由摆臂零件图可知。摆臂是一个壳体类零件，其端面、内孔和多处连接螺纹孔的尺寸需要进行加工。可将其分为三组加工表面，现分析如下：
（1）以左端面为基准的加工组。这一组加工尺寸包括：左端面、两处内孔、多处螺纹连接孔； [资料来源：http://think58.com]
（2）以右端面为基准的加工组。这一组加工尺寸包括：右端面、多处螺纹连接孔；
（3） 以顶面为基准的加工组。这一组加工尺寸包括：顶端面、多处螺纹连接孔；
