摘 要：筒辊磨是近年来人们在深入研究粉磨机理和现有的粉磨设备的基础上,开发出来的一种具有球磨机的质量和可靠性、立磨的紧凑结构和辊压机的低能耗的全新结构的新型粉磨设备,它的优势为挤压粉磨找到了一条能充分发挥节能潜力的新途径。法国FCB公司于1993年推出了第一台筒辊磨，我国牡丹江水泥厂已引进该设备。本课题的内容主要包括筒辊磨液压系统和料流控制装置设计。液压系统主要包括以下几个部分：第一部分，液压系统原理设计；第二部分，液压元件选型；第三部分，油路块设计；第四部分，液压泵站设计。料流控制装置设计包括进料、刮料和导料三个部分。因本设计在国内仍无成功案例可寻，可以反求牡丹江水泥厂φ3800筒辊磨来完成本设计。 [资料来源：http://think58.com]
关键词：筒辊磨；反求工程；料流控制 [版权所有：http://think58.com]
The Hydraulic System and the Material Flows Control Device Design in φ2600 Horomill
Abstract: In the recent years, on the basis of in-depth study of existing grinding mechanism and the grinding equipment, Horomill has been developed the new grinding equipment with the quality and reliability of a ball mill, and compact structure of the vertical mill and low energy consumption roller press. The advantages of Horomill are: playing a full energy-saving potential of the new channels for grinding extrusion. France FCB Company in 1993 launched the first drum roll mill. In China, Mudanjiang has introduced the plant equipment. The topics mainly include the design of hydraulic system of drum roll mill and information flow control device. Hydraulic system is mainly composed of the following parts: The first part, design of hydraulic system; The second part, hydraulic components Selection; The third part ,the design of asphalt block; the forth Part, design of hydraulic pump station ; Information flow control device includes feed, scraper and derivative information. The design for the domestic inconclusive success stories can be found, can reverse Mudanjiang plant φ3800 tube roller mill to complete the design. [资料来源：http://www.THINK58.com]
Key word: Horomill; the hydraulic system;the material flows the control

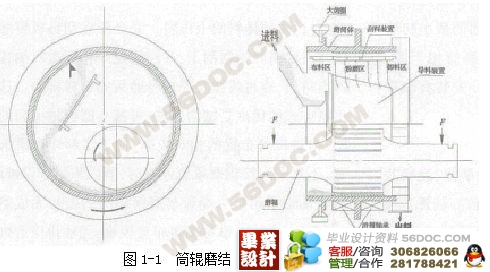

筒辊磨结构和工作机理
本课题以筒辊磨的液压系统为主要研究内容,下面主要主要介绍其液压系统的工作机理、工作方式等。

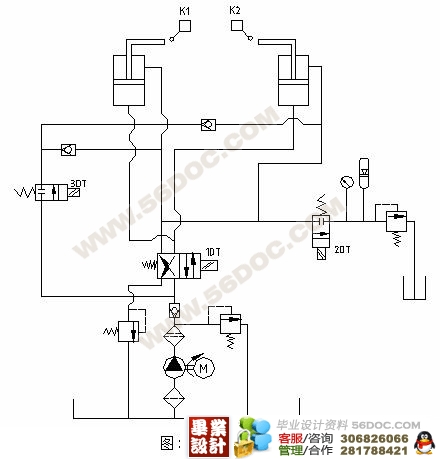

用来提供挤压粉磨物料的辊压力，并且利用液压回路起到稳压保压；调整辊压力的大小来调整物料的粉磨细度，同时要保证液压系统行程慢而小。筒辊磨工作时,主要依靠磨辊对物料施加粉磨力，磨辊不需要驱动装置，由物料带动其转动。其压力由磨体外的2个拉力液压装置提供。在整个工作过程中它只有加压、保压和卸载，三个过程。
1.3 国内现状综述
2004年4月由中材国际南京水泥设计研究院研发的具有自主知识产权、冀东水泥集团有限责任公司承建的价φ1.6m筒辊磨预粉磨水泥熟料系统在冀东水泥二分厂开始运行。经过厂、院及唐山水泥机械厂共同努力，至2004年6月该系统现己稳定运行近800h，球磨机提产30% ,整个粉磨电耗下降13%，筒辊磨实现的能量代用系数达2.39。
表1-1 功率统计表
FCB公司 规格(直径) MM 装机功率KW 水泥(圈流)产量T/H 单位功耗(KWT/H)
800 45 1～2 22.5～45
3800 2400 120 20
南京院 800 55 1.52～.5 223～6.7 [资料来源：http://THINK58.com]
1600 400 19.5～20 202～0.5
新华厂 1000 85 4.4～5.5 15.5～19.3
1600 204 11～13 15.71～8.5
2000 580 30～35 16.6～19.3
2500 1120 55～60 18.72～0.4
3000 1600 759～5 16.82～1.3
综合考虑表1-1筒辊磨的数据，绘制不同规格筒辊磨能耗趋势如图1-2所示，随着筒辊磨规格尺寸的增大单位功耗逐下降，并趋于稳定，从图中看出单位功耗大约在20KWT/H左右。从而可知大规格的筒辊磨在能耗方面并没有大的波动。
设计内容
本设计拟将料层挤压粉磨前沿技术——筒辊磨应用到矿渣、水泥熟料、粉
煤灰超细粉磨生产中，逐步取代高能耗球磨机.为努力实现十一五规划关于单位
GDP能耗降低 20%的总体目标作出贡献。主要内容有：
1.4.1 筒辊磨液压系统设计计算
a.根据筒辊磨载荷及工作机理及挤压粉磨常规要求，设计回路，计算液压力；
b. 液压系统元件选型计算。

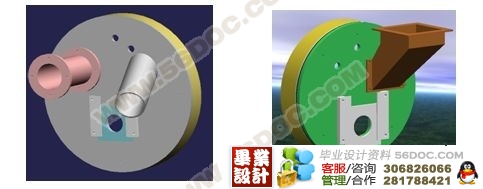

1.4.2 料流控制方案设计
分析筒辊磨内物料粉磨通道及料流路径，提出多种料流控制方案并优选。
1.4.3 工艺设计
φ2600筒辊磨粉粉磨矿渣的工艺流程设计,进行工艺平衡计算,工艺设备选型。
[资料来源：http://think58.com]
1.4.4 结构设计
a、油路块设计；
b、料流控制装置设计；
c、关键件力学分析。
1.5 设计依据及技术指标
a. 课题来源：市场需求,新品开发；
b. 产品名称：φ2600筒辊磨；
c. 粉磨对象：矿渣,进料粒度≤10㎜,水分≤2%；
d. 粉磨产品: 矿粉, 比表面积≥430㎡/㎏；
e. 设计依据： 法国FCB公司φ2600筒辊磨在牡丹江厂生产数据 ；
f. 设计产量：Q≥25t/h。
1.6 设计要求
a. 液压系统料流控制方案设计均应有两种以上方案比较和选择；
b. 液压系统应有过载保护,对非破碎物反应灵敏,保证两端加载的同步性；
c. 料流控制方案应能实现对各种粉磨物料流速成的在线调整；
d. 设计筒辊磨粉磨矿渣的工艺流程图,进行工艺平衡计算；
e. 设计图样总量：折合成A0幅面在4张以上；工具要求：应用计算机软件绘图；过程要求：装配图需提供手工草图；
f. 毕业设计说明书相关要求；
g. 查阅文献资料10篇以上，并有不少于3000汉字的外文资料翻译；
h. 到相关单位进行毕业实习，撰写不少于3000字实习报告；
i. 撰写开题报告。
1.7 本题拟解决的问题
a. 液压系统料流控制方案设计；
b. 液压系统过载保护，对非破碎物反应灵敏，保证两端同步加压；
c. 再线调整粉磨物料流速。
[来源：http://www.think58.com]
目 录 [资料来源：www.THINK58.com]
1 前言 1
2 液压系统设计 4
2.1 设计要求 4
2.2 总体规划 4
2.3 计算泵的流量、选择液压泵 5
2.4 选择液压控制元件 9
2.5 液压辅助件的选择 10
3 料流控制装置设计 14
3.1 进料装置设计 14
3.2 导料装置设计 14
3.3 出料装置设计 15
4 系统总体评价与可行性分析 16
5 结论 17
参考文献 18
致谢 19
附录 20
[来源：http://www.think58.com]
附 录
1 料流装配图 TGMD2600.07 A1
2 液压系统装配图 TGMD2600.03 A0
3 液压系统油路块图 TGMD2600.08-01 A1
4 导料部装图 TGMD2600.07-02 A1

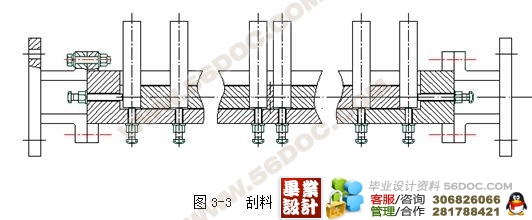

5 刮料部装图 TGMD2600.07-01 A1
[资料来源：THINK58.com]
6 进料漏斗 TGMD2600.05-01 A3
7 工艺流程图 A2
8 调节固定装置 TGMD2600.07-04 A4
9 轴承座 TGMD2600.07-03 A4 [资料来源：http://think58.com]
10连接法兰 TGMD2600.07-05 A3
