XK-160A开炼机(开放式炼胶)设计(含CAD零件装配图)

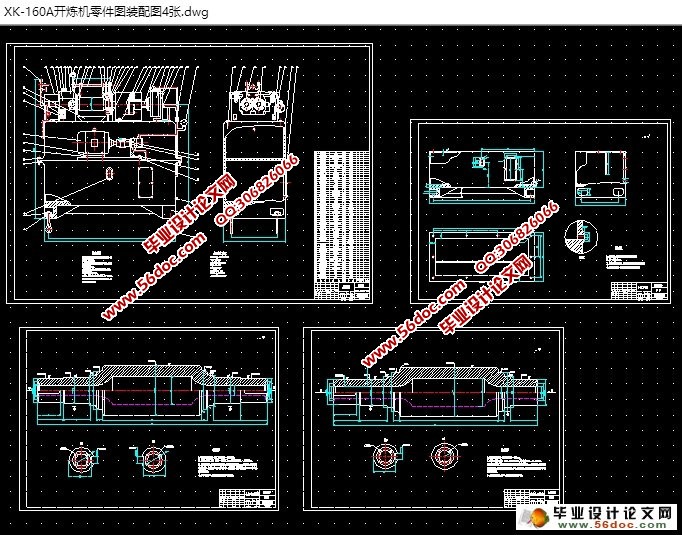

XK-160A开炼机(开放式炼胶)设计(含CAD零件装配图)(任务书,文献综述,设计说明书9000字,CAD图纸4张)
开放式炼胶机（mill for rubber)简称开炼机，又称双辊捏炼机，它是通过两个水平设置并以不同的线速度相对回转的辊筒，将以橡胶或树脂为只要成分的原料经
剪切、挤压作用而使其塑化、混合，制成符合生产加工要求的坯形材料。
开炼机是橡塑加工应用最早的设备之一，并且因为其简单的特点得到很多国家的使用，应用范围广泛。随着社会的科技水平的进步及技术的不断创新，又历经了百余年的发展，开炼机不管实在结构上还是在控制装置上都在进行不断地改进、完善，已由最初的人力为动力，单辊、槽式结构的简陋型炼胶机，发展成为目前种类规格最齐全、综合适应强、配套设备及设施完善、技术性能不断提高的新型橡塑原材料加工设备。
    开炼机的基本结构：其主要由辊筒、减速器、驱动齿轮、速比齿轮、滑动轴承、辊距调节装置、机架、传动装置、加热与冷却装置、安全制动装置和机座等组成。工作原理：胶料在俩个相对回旋的辊筒上，依靠不同的速度，在摩檫力的作用下被拉入辊距，通过辊距断面的缩小，使胶料受到强烈的剪切和挤压，同时在一定温度条件发生氧化断链，増加可塑度，从而达到捏炼效果，切割物料，下片，批料加工结束。开炼机多属于间歇性操作，加工过程从复轮回。 [资料来源：http://www.THINK58.com]
  [来源：http://think58.com]

目 录
    第一章概述    1
    第二章主要参数确定    3
 2.1辊筒直径与辊距    3
 2.2辊筒回转速度与速比    3
 2.3横压力    3

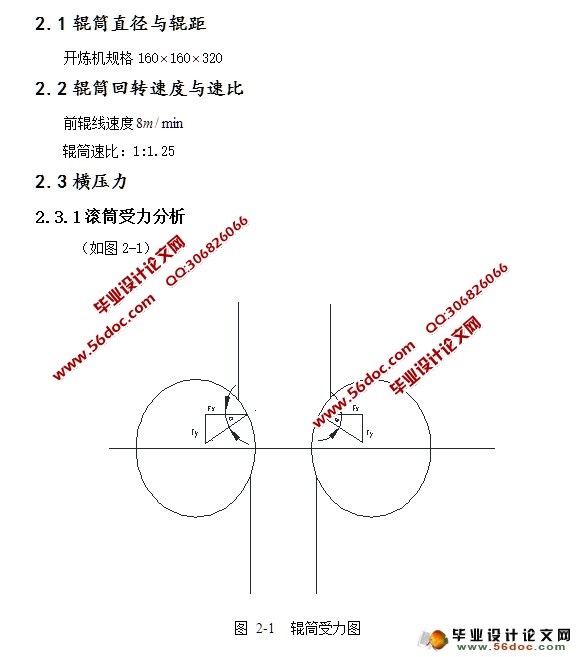

2.3.1滚筒受力分析    3 [来源：http://www.think58.com]
2.3.2横压力计算    3
2.3.3单位横压力    4
 2.4传动功率    4
    第三章传动系统    6
 3.1传动型式    6
 3.2速比齿轮的参数确定    7
 3.3电机的选择    9
 3.4液压元件的选择    9
 3.5油箱容积的确定    11
    第四章主要零部件设计    12
 4.1辊筒    12
4.1.1辊筒的材料    12
4.1.2结构形状与各部尺寸    12
4.1.3辊筒受力分析    13
4.1.4辊筒强度计算    15
4.1.5考虑温度对其强度的影响    17
 4.2辊筒轴承    17
4.2.1轴承类型及材料    17
4.2.2滚动轴承结构尺寸滑动机构    17
4.2.3轴承强度计算    19
 4.3机架和横梁强度计算    19 [资料来源：THINK58.com]
4.3.1机架强度计算    19
4.3.2压盖的强度计算    24
 4.4调距装置    26
 4.5辊温调节装置    28
    参考文献    30
    致谢    31
