传输式自动压面机的传动系统设计(含CAD零件装配图)

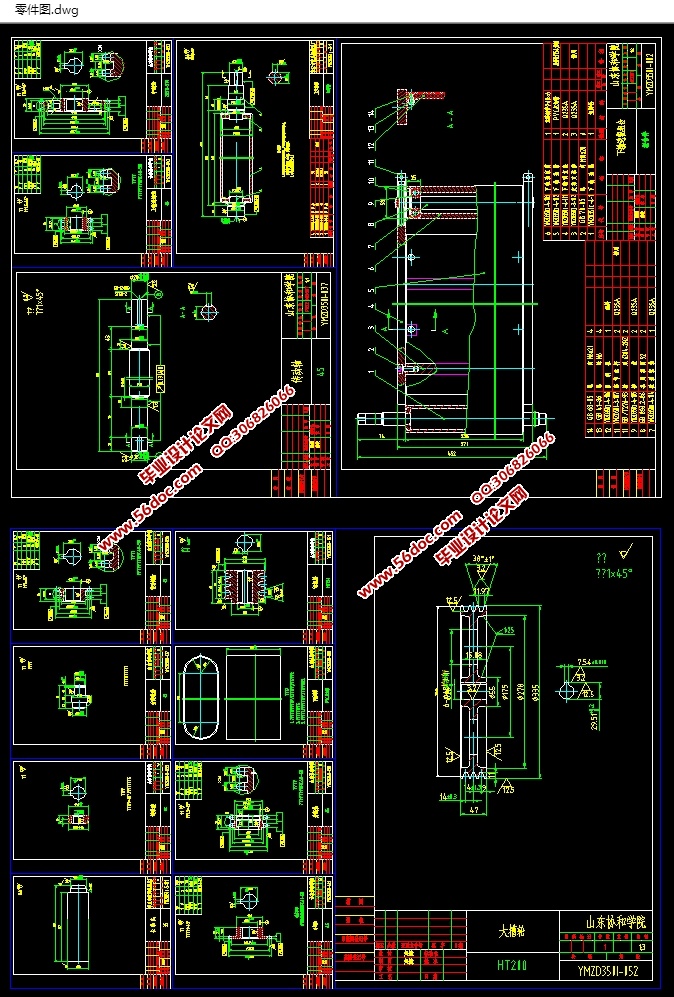

传输式自动压面机的传动系统设计(含CAD零件装配图)(任务书,开题报告,中期检查,设计说明书7600字,CAD图14张)
摘  要
压面机是我国传统食品机械行业最广泛应用的食品加工机械之一，压面机的发展对我国食品行业的发展有着先行的积极推动作用。市场竞争的不断加剧使得产品开发周期和综合性能日益成为最关键要素之一，却由于新产品开发周期长，成本有限控制等因素，产品更新缓慢甚至停滞不前，这与瞬息万变的现代柔性化市场显然背道而驰，随着科技技术的发展为解决这些问题提供了思路和方法。
本设计主要针对压面机这一常用炊具类机械，从实际工作需求分析着手，针对传统手工制作面食存在的劳动强度大、工序复杂、效率低等等缺陷，设计了多功能中小型压面机。运用带传动、链传动偏心轴上设置见习调节机构及相关的机械原理，通过分析多功能中小型压面机的功能需求，对其结构进行设计，以及传动系统的设计。
为此，本设计主要进行了如下四方面研究：
一、 首先简单介绍了当前市场上所存在的几种常见类型的半自动压面机，回顾了国内外在此方面的研究状况和发展趋势，论证了这种结构简单的中小型连续压面机设计制造的可行性及必要性。
二、通过优化压面机传动设计方案，重新设计传动路线，合理设计压面机的整体结构及各级传动比的分配，设计新型回面装置，设计开发新一代优化压面机。 [来源：http://think58.com]
三、通过对压面机整机及链传动分别进行计算和分析，确定各个零件是否工作正常，同时进行传动路线设计以及传动比的计算，对样机进行优化设计，达到预期的效果。
四、对课题进行总结。

关键字： 压面机，炊具机械，传动设计，轧辊

  [版权所有：http://think58.com]

目录
1.引言    1
1.1 课题研究背景及意义    1

[来源：http://think58.com]

2.研究相关综述    3
2.1 压面机工作原理    3
2.2 压面机的种类    3
2.3 压面机设计要求    4
2.4 压面机可能出现的问题    4
3.传输式自动压面机的整体方案    5
3.1 整体传动方案    5
3.2 传输式自动压面机的传动系统设计    6
3.2.1 传动部分中V带传动的设计    6
3.2.2 传动部分中的链轮传动    7
3.2.3 传动部分中的齿轮传动    7
4.传输式自动压面的传动部分零部件设计计算    8

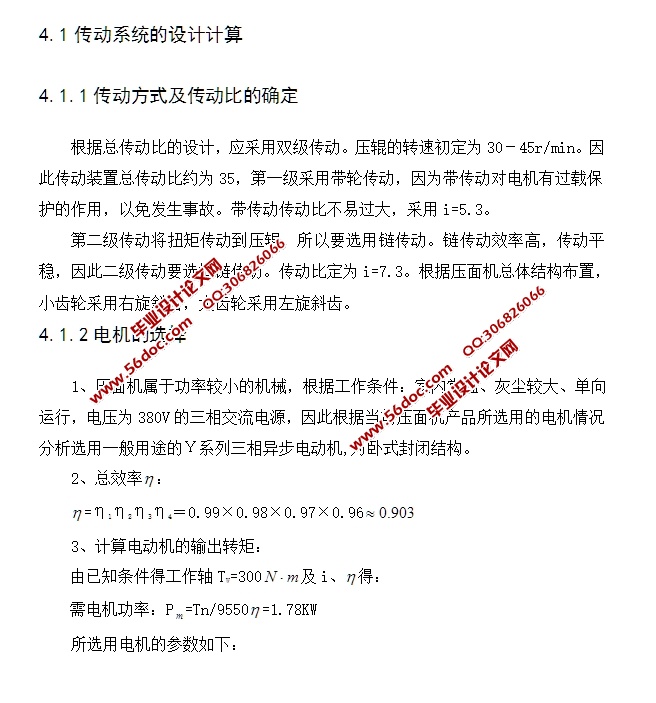

4.1 传动系统的设计计算    8
4.1.1 传动方式及传动比的确定    8
4.1.2 电机的选择    8
4.1.3 计算各级传动比和效率    9
4.1.4 计算各轴的功率和转矩    10
4.2 工作能力分析计算    11
4.2.1 带轮的设计计算    11
4.2.2 滚子链传动的设计计算    13
4.2.3 齿轮设计及强度校核    14
4.2.4 键的设计及强度校核    15
4.2.5 轴的设计及强度校核    16
4.3 润滑与密封    19
5.传输式自动压面机传动部分图纸绘制    20
5.1 零件图    20
5.2 装配图    24
6.总结与体会    26
参考文献    27
致  谢    28
