大型H钢提升翻转机构提升机设计(含CAD零件装配图)(论文说明书16000字,CAD图纸10张)
1.3.1设计基本内容
1．完成H钢翻转提升机构的主要参数计算和整体设计方案。
2. 进行H钢翻转部分的设计与计算，并进行主动轴强度和刚度的校核。
3. 进行提升部分设计，确定主要零部件的尺寸。
初始参数的拟订

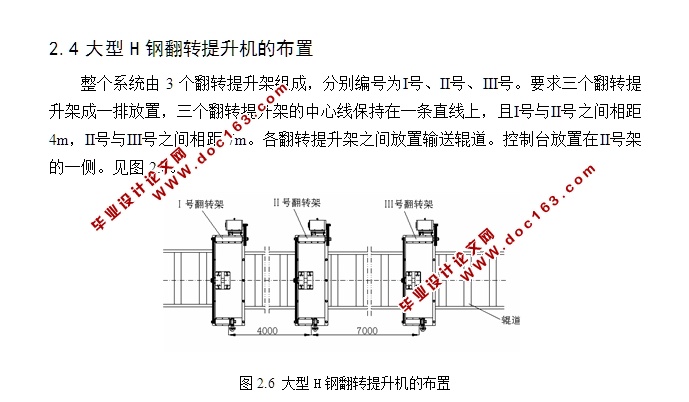

翻转的H钢最大尺寸为：高1200mm、宽600mm、长18000mm，最大质量为10吨。每个翻转机构设置1台翻转电机，要求机构能实现正反方向任意角度的翻转。提升机构的最大提升高度为800mm。整个系统由3个翻转提升架组成，分别编号为Ⅰ号、Ⅱ号、Ⅲ号。Ⅰ号与Ⅱ号之间相距4m，Ⅱ号与Ⅲ号之间相距7m。各翻转提升架之间放置输送辊道。 [资料来源：http://THINK58.com]
