链式提升机设计(含CAD零件图装配图)

以下是资料介绍,如需要完整的请充值下载.
1.无需注册登录,支付后按照提示操作即可获取该资料.
2.资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用.

资料介绍:

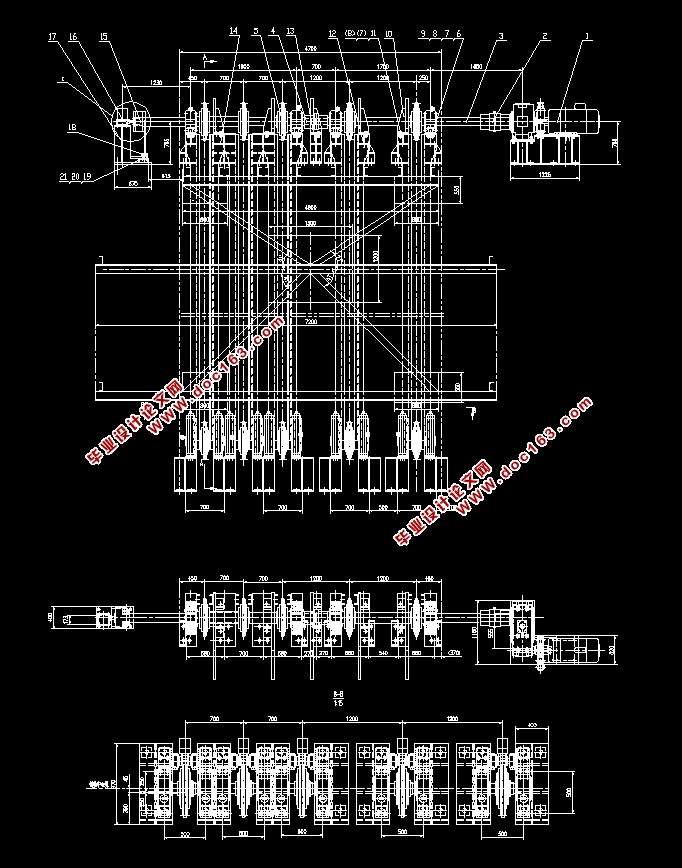

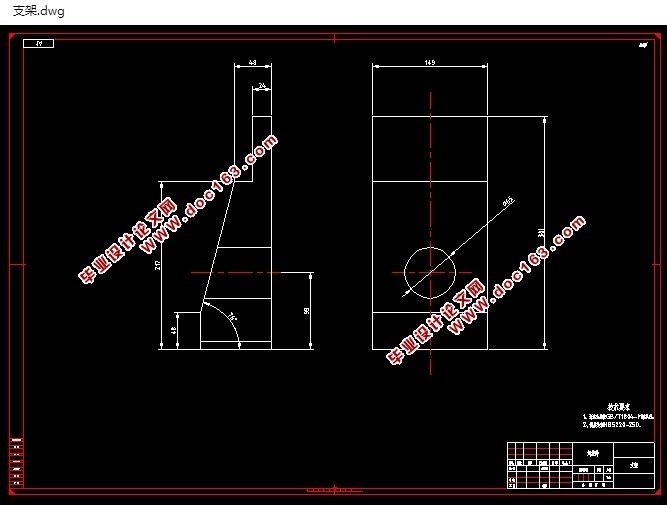

链式提升机设计(含CAD零件图装配图)(论文说明书9100字,CAD图纸6张)
摘  要
     本次毕业设计是关于链式提升机的设计,首先对链式提升机作了简单的概述;接着分析了该提升机的方案布局及工作原理,然后根据这些设计准则按照给定参数要求进行选型设计;接着对所选择的链条提升机各主要零部件进行了校核。链式提升机由驱动机构,机架,机架,以及链传动,滚筒传动等几个部分组成。目前,链式提升机正朝着长距离,高速度,低摩擦的方向发展,近年来出现的气垫式链条提升机就是其中的一个。在链式提升机的设计、制造以及应用方面,目前我国与国外先进水平相比仍有较大差距,国内在设计制造链式提升机过程中存在着很多不足。
 本次设计是关于链式提升机设计,通过对传统的链式提升机的结构进行了改进和优化,使得此种类型的倾斜提升机的使用范围更广泛,更加灵活,并且对今后的选型设计工作有一定的参考价值。
关键词:链式提升机 驱动机构 结构 参考价值

ABSTRACT
    This graduation design is the optimization design of driving roller conveyor, first on the driving roller type conveyer is summarized; then analyzed the selection principle and calculating method of driving roller conveyor; then calculated based on these design criteria and abase is designed; then checked on the main parts selected conveyor. Is the drive roller conveyor consists of four main parts: driving device, tension device, middle rack, and the moving part. Finally, a simple description of the installation and maintenance of transport. At present, the drive roller conveyor is moving towards long distance, high speed, low friction direction, air cushion conveyor in recent years is one of the. In the design, driving roller type conveyer manufacture and application, at present our country compared with foreign advanced level there are still large gaps, domestic in the design and manufacture of driving .

[资料来源:www.THINK58.com]

    This design is the optimization design of driving roller conveyor, by comparing the control, structure driven roller conveyor for the traditional are improved and optimized, the applicable range of driving roller conveyor of the type of a broader, more flexible, and has certain reference value to the selection and design of the work.
Keywords:Driving roller type conveyer optimal ;Crankshaft;Processing craft;Type selection design

链式提升机的工作原理
驱动装置是整个链条提升机的核心部分,通过电机带动链条传动从而带动主动滚筒转动,主动滚筒与链条提升机在链条连接的作用下带动链条提升机运行,从而带动链条提升机上面的物料运行。整条链条提升机通过张紧滚筒预紧,通过过渡滚筒保证链条提升机始终往一个方向运行。其中,机架以及支腿起到了支撑和加固输送线的作用。

[资料来源:http://www.THINK58.com]

链式提升机设计(含CAD零件图装配图)
链式提升机设计(含CAD零件图装配图)
链式提升机设计(含CAD零件图装配图)
链式提升机设计(含CAD零件图装配图)


目 录
摘要    I
ABSTRACT    II
一  课题研究的内容    1 [资料来源:http://THINK58.com]
   (一)链式提升机的发展概况    1
   (二)链式提升机的应用    2
   (三)链式提升机的发展方向    4
二  链式提升机的设计    6
    (一)链式提升机的方案布局图的确定    9
    (二)链式提升机的工作原理    12
三  机械传动部分的选型计算    13
    (一)驱动电机的选型计算    15
    (二)链传动的选型计算    16
     (三)机组缸组件中气缸的选型计算    17
    (四)滚筒的选择及计算    19
     1.链条提升机宽度的计算    20
    (五)键的选型计算    20
四  各重要组成部分的强度校核    21
    (一)传动轴强度的校核    22

[资料来源:www.THINK58.com]

    (二)轴承强度的校核    23
结    论    25
参考文献    26
致    谢    27
