数控内圆磨床的结构设计(含CAD零件图装配图)

以下是资料介绍,如需要完整的请充值下载.
1.无需注册登录,支付后按照提示操作即可获取该资料.
2.资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用.

资料介绍:

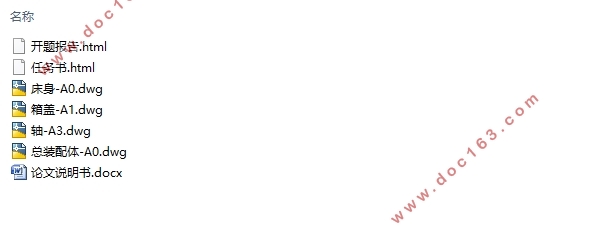

数控内圆磨床的结构设计(含CAD零件图装配图)(任务书,开题报告,论文说明书12000字,CAD图4张)
摘  要
本文进行了数控内圆磨床的主要结构设计,主要用来进行工件的内孔加工,机床为 T字形结构,通过工件纵向移动,砂轮横向进给来实现零件的加工。纵向移动方向设计的为单极减速器结构,横向进给方向设计的是电主轴带动砂轮高速旋转来磨削零件。首先确定了机床主要参数,进行相关设计计算后确定了机床主要结构的基本尺寸,并对主要受力零部件进行了强度校核。所设计机床适用于加工体积较小、形状较为规则的零件。
关键词:内圆磨床;主轴箱;电主轴;
Abstract
The main structure design of the CNC inner cylindrical grinder is carried out in this paper, which is mainly used to process the inner hole of the workpiece. The machine tool is T shaped structure. The workpiece is processed through the longitudinal movement of the workpiece and the horizontal feed of the grinding wheel. The vertical design is a monopole reducer structure, the transverse design is that the motorized spindle drives the grinding wheel to rotate at high speed to grind the parts. After the relevant design calculations, the basic dimensions of the main structure of the machine tool are determined, and the strength of the main stress parts is checked. The structure of the machine tool is relatively simple. It is suitable for machining small parts with regular shape. [资料来源:http://www.THINK58.com]
Key Words:Internal grinder;spindle box;motorized spindle;
2.2主要设计参数的确定
加工内孔直径范围:50毫米-200毫米
加工内孔最大深度:160毫米
安装工件最大尺寸:400毫米
主轴箱最大横向进给量:200毫米
砂轮最大纵向移动量:600毫米
砂轮外径尺寸:50毫米内径尺寸:40毫米
最大回转角度:0度(所设计不加工锥孔)
工件转速:235/470转/分钟
砂轮转速:24000转/分钟
工件电机功率:0.45KW/0.75KW
工件电机转速:750/1500转/分钟
电主轴功率:3.6KW
电主轴转速:24000转/分钟
机床的外形尺寸:长1800毫米×宽1200毫米×高1039毫米
2.3机床总体布局的拟定
2.3.1加工零件分析
由于对需要加工的工件没有任何限制要求,本次设计所选用确定的是形状结构较为简单,容易进行夹持安装定位的圆柱形结构工件,加工内圆柱孔且不考虑锥形孔的加工,使用三爪卡盘夹紧定位工件。
2.3.2机床整体基本布局
根据运动分配为工件绕主轴轴线回转同时主轴箱工作台纵向进给,砂轮绕自身轴线回转同时砂轮电主轴结构横向进给,确定磨床的床身布局形状是卧式T字形状,采用平床身布局的方式。 [资料来源:http://www.THINK58.com]
2.3.3初步确定需设计结构部件
各运动所需电机的选型,皮带轮的计算选型,减速箱的结构设计,滚珠丝杠结构的设计,工作台的设计,砂轮电主轴结构的设计,导轨及支承件的设计。


[资料来源:www.THINK58.com]

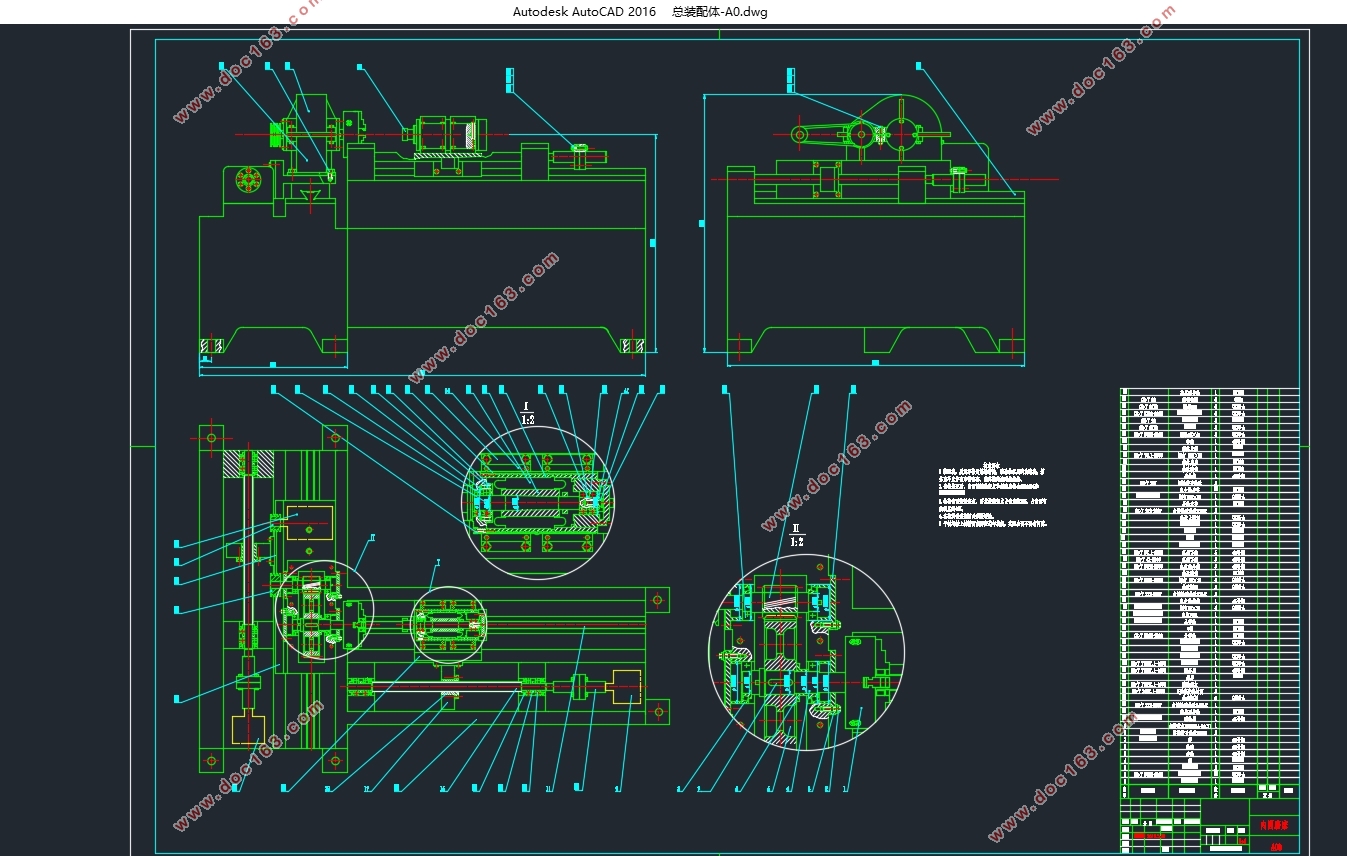

数控内圆磨床的结构设计(含CAD零件图装配图)
数控内圆磨床的结构设计(含CAD零件图装配图)


目录
摘要    I
Abstract    II
第1章绪论    1
1.1设计的目的及意义    1
1.2内圆磨床的类型及特点    1
1.3数控磨床的国内外研究现状    2
第2章总体设计方案的初步确定    3
2.1确定技术方案路线    3
2 .2主要设计参数的确定    4
2.3机床总体布局的拟定    4
2.3.1加工零件分析    4
2.3.2机床整体基本布局    4

[资料来源:www.THINK58.com]

2.3.3初步确定需设计结构部件    4
第3章主轴箱纵向进给方向结构的设计    5
3.1传动方案的设计计算    5
3.1.1电机的选择    5
3.1.2传动比的分配    5
3.1.3带传动    6
3.1.4圆柱齿轮传动    7
3.2减速器的基本结构设计    12
3.2.1轴系部件的设计与校核    12
3.2.2箱体的结构设计    14
3.2.3其他附件的设计    15
第4章砂轮架横向进给方向结构的设计    16
4.1电主轴的结构设计    16
4.1.1主轴设计初定参数    16
4.1.2主轴上零件装配    16
4.1.3主轴的设计计算及校核    17
4.1.4高速轴承的选用    19
4.2电主轴支承机座的设计    19
4.3滚珠丝杠传动设计及计算    20
4.3.1滚珠丝杠副的选型    20
4.3.2滚珠丝杠副的计算    21 [资料来源:www.THINK58.com]
第5章导轨及支承件的设计    22
5.1燕尾形导轨的设计    22
5.1.2导轨的加工要求    22
5.2床身的设计    23
5.2.1床身功能要求    23
5.2.2床身的基本结构尺寸设计    23
第6章结论    25
参考文献    26
致谢    27 [资料来源:www.THINK58.com]
