航天液压系统振动试验台的设计(含CAD图)

以下是资料介绍,如需要完整的请充值下载.
1.无需注册登录,支付后按照提示操作即可获取该资料.
2.资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用.

资料介绍:

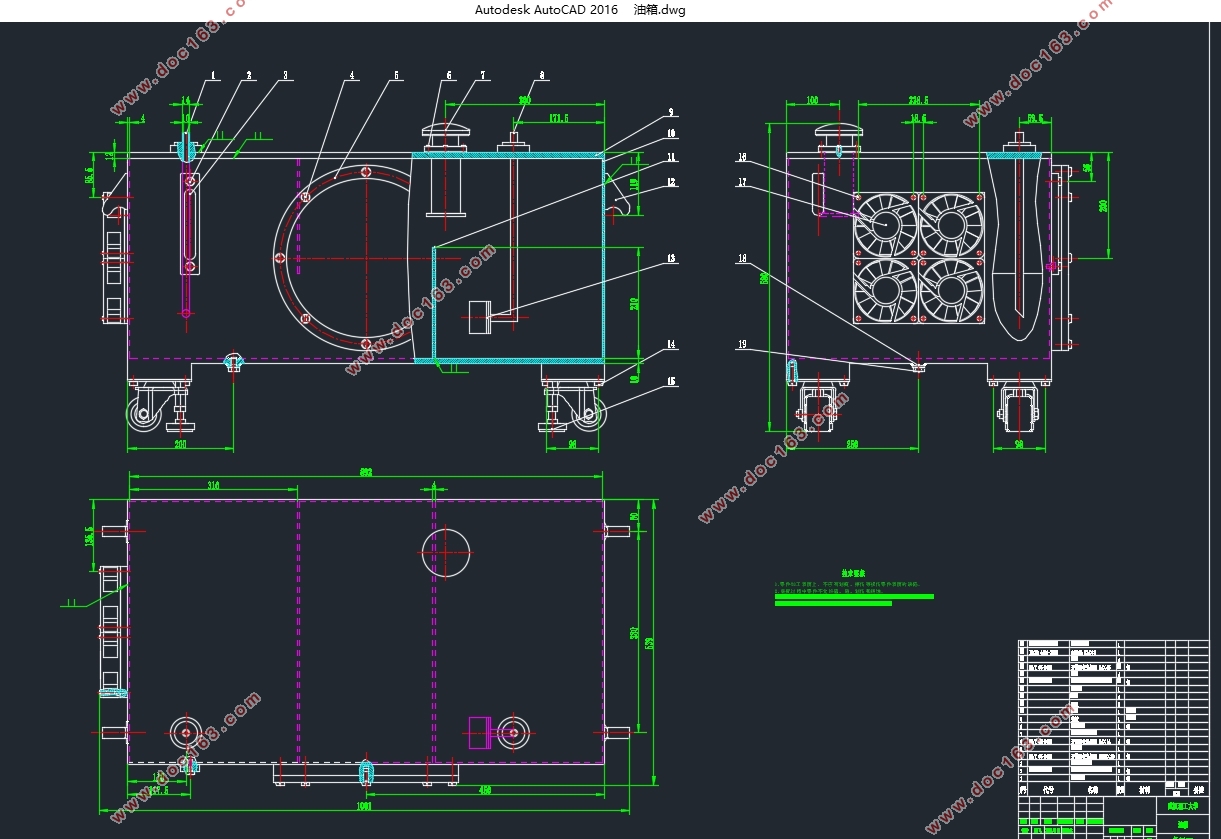

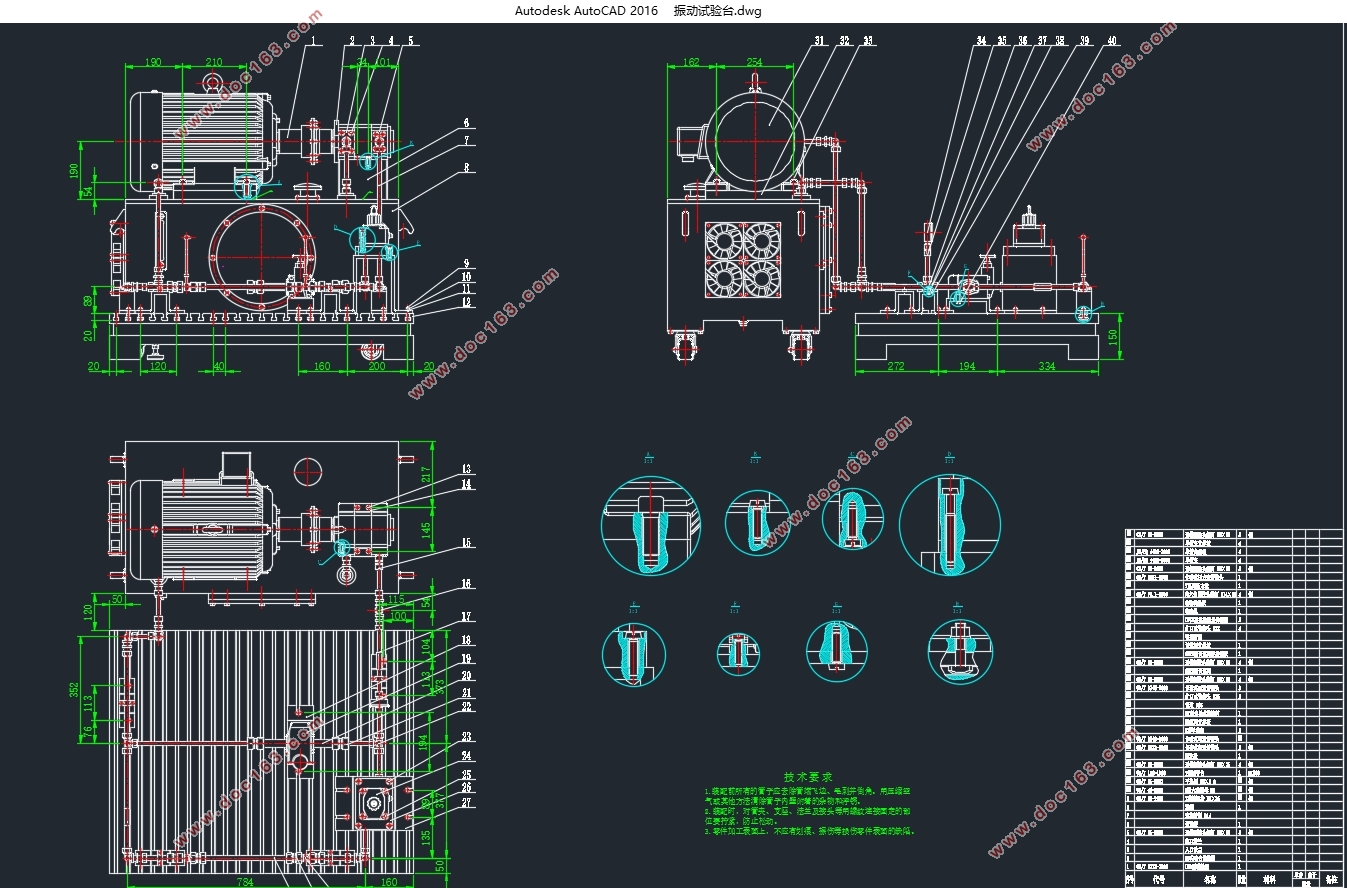

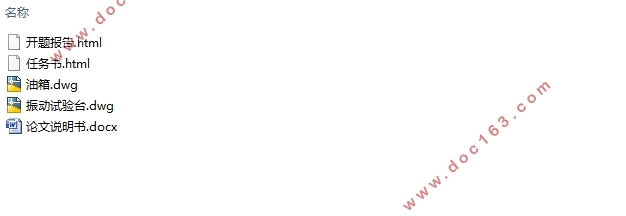

航天液压系统振动试验台的设计(含CAD图)(任务书,开题报告,论文说明书11000字,CAD图2张)
摘要
本文主要设计一个能够安装各种形状管路的航天液压系统管路振动试验台,先根据任务书所给出的参数要求在液压基本回路中选择合适的液压回路加以修改使之成为满足试验台要求的系统回路,然后就系统回路里的每个液压元件和液压辅件进行选型形成一个完整的航天液压系统振动试验台。最后通过机械激励锤击法测量管道固有频率实验与不同流速下测量管道的振动实验对比来找出管道内液体流速和管道固有频率的关系。
关键词:试验台;管路;振动;固有频率
参数要求:
压力特性:250bar
流量特性:7L/min@5bar
响应时间:1ms


[资料来源:http://THINK58.com]

航天液压系统振动试验台的设计(含CAD图)
航天液压系统振动试验台的设计(含CAD图)
航天液压系统振动试验台的设计(含CAD图)


目录
第1章绪论    1
1.1课题研究的背景、目的和意义    1
1.2国内外研究现状    1
1.3本文的主要研究内容    2
第2章液压回路    2
2.1液压基本回路    2
2.2系统回路    3 [资料来源:THINK58.com]
第3章液压元件    4
3.1泵    4
3.2电动机    5
3.3液压控制阀    6
3.3.1溢流阀    7
3.3.2调速阀    8
3.3.3单向阀    9
第4章液压辅件    10
4.1管道和管接头    10
4.1.1管道    10
4.1.2管接头    11
4.1.3T型槽平台    11
4.2压力表    12
4.3流量计    12
4.4联轴器    13
4.5油箱    14
4.5.1空气过滤器    14
4.5.2液位计    15
第5章试验台模型的建立    15
第6章管路振动实验    16
6.1实验目的及实验设备    16
6.2实验内容    17
6.3实验后处理    18
6.4实验结论    21
第7章结论    21
参考文献    22 [资料来源:http://www.THINK58.com]
致谢    24
附录    25 [资料来源:http://www.THINK58.com]
