医用塑料软管剪切机的设计(含CAD零件图装配图,SolidWorks三维图)

以下是资料介绍,如需要完整的请充值下载.
1.无需注册登录,支付后按照提示操作即可获取该资料.
2.资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用.

资料介绍:

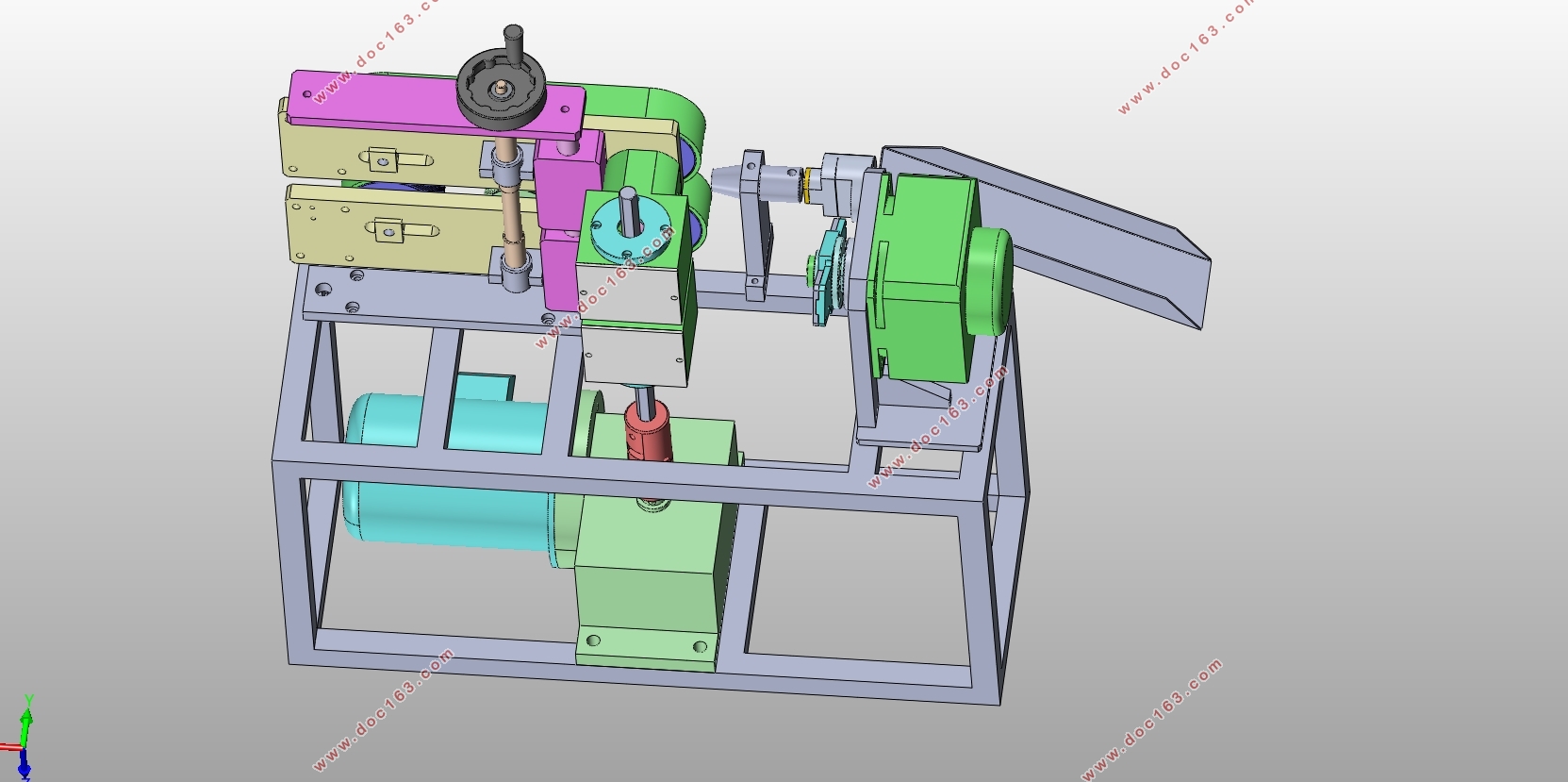

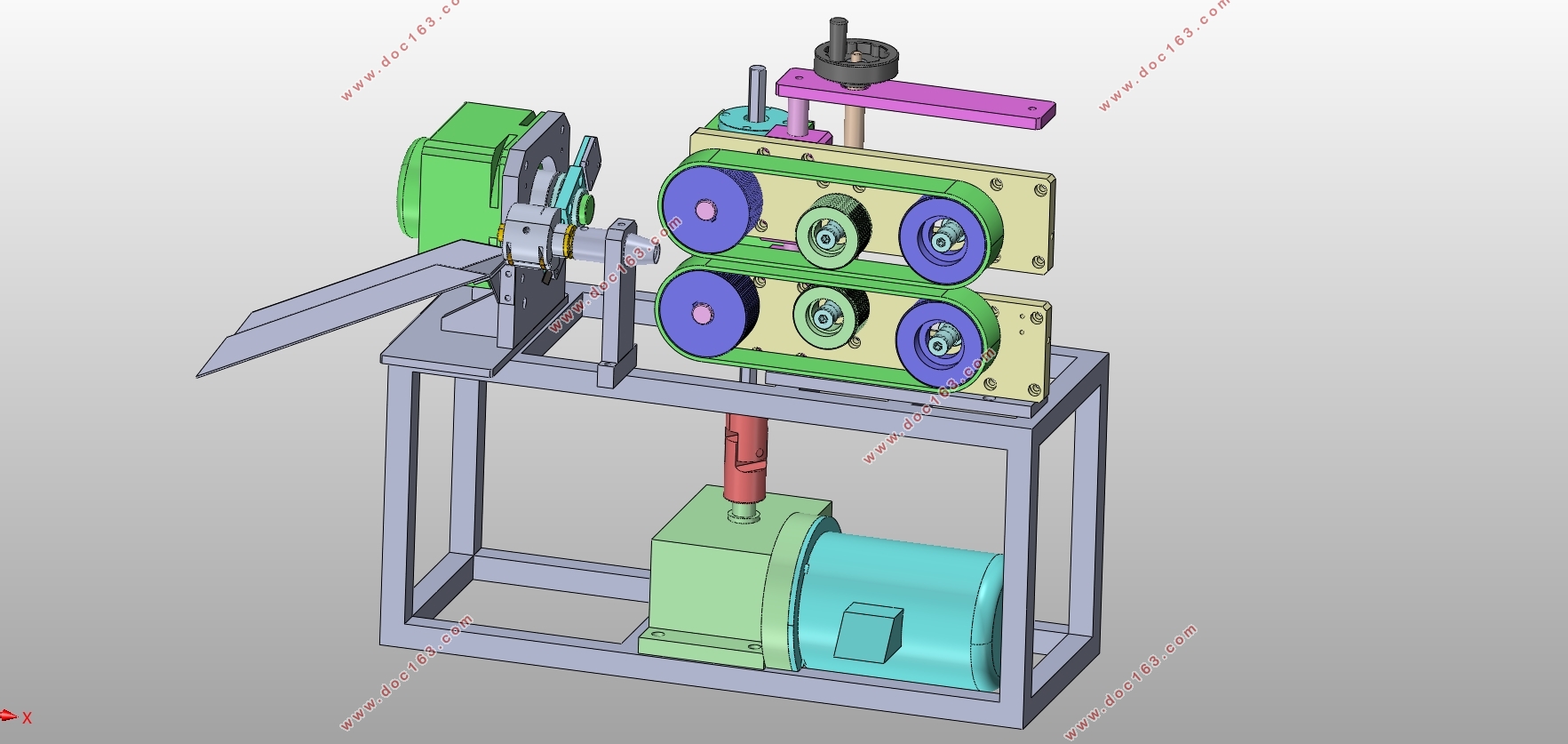

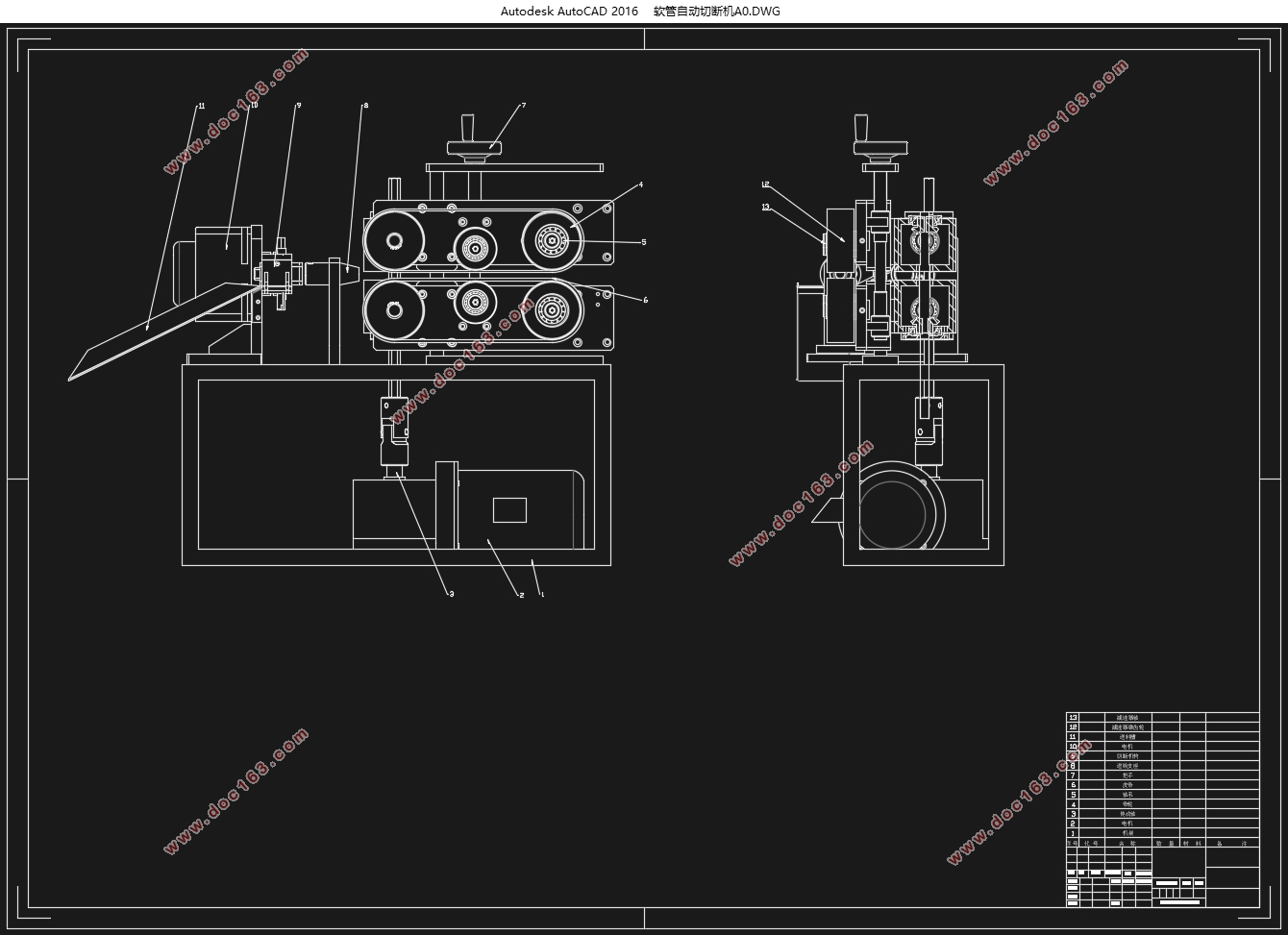

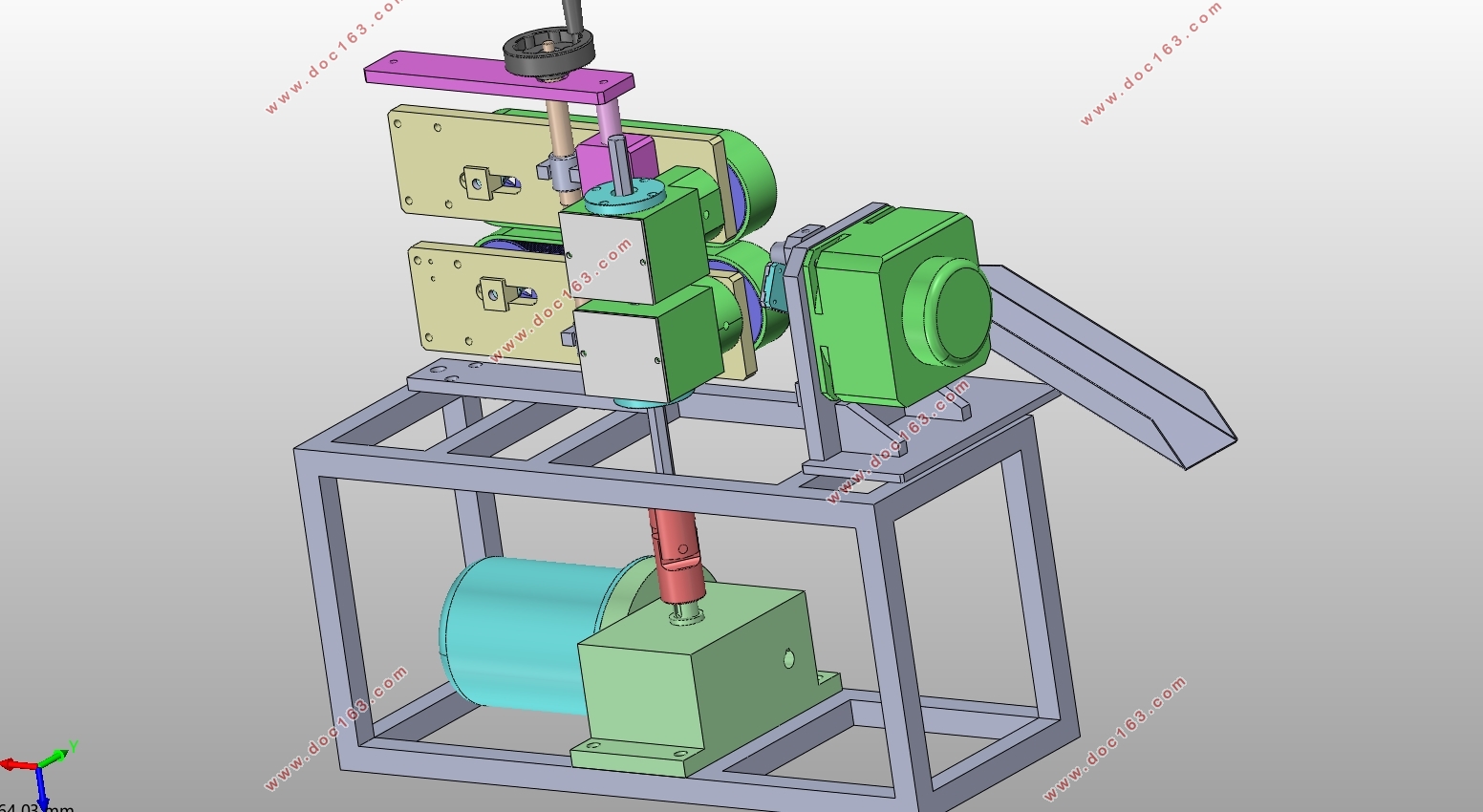

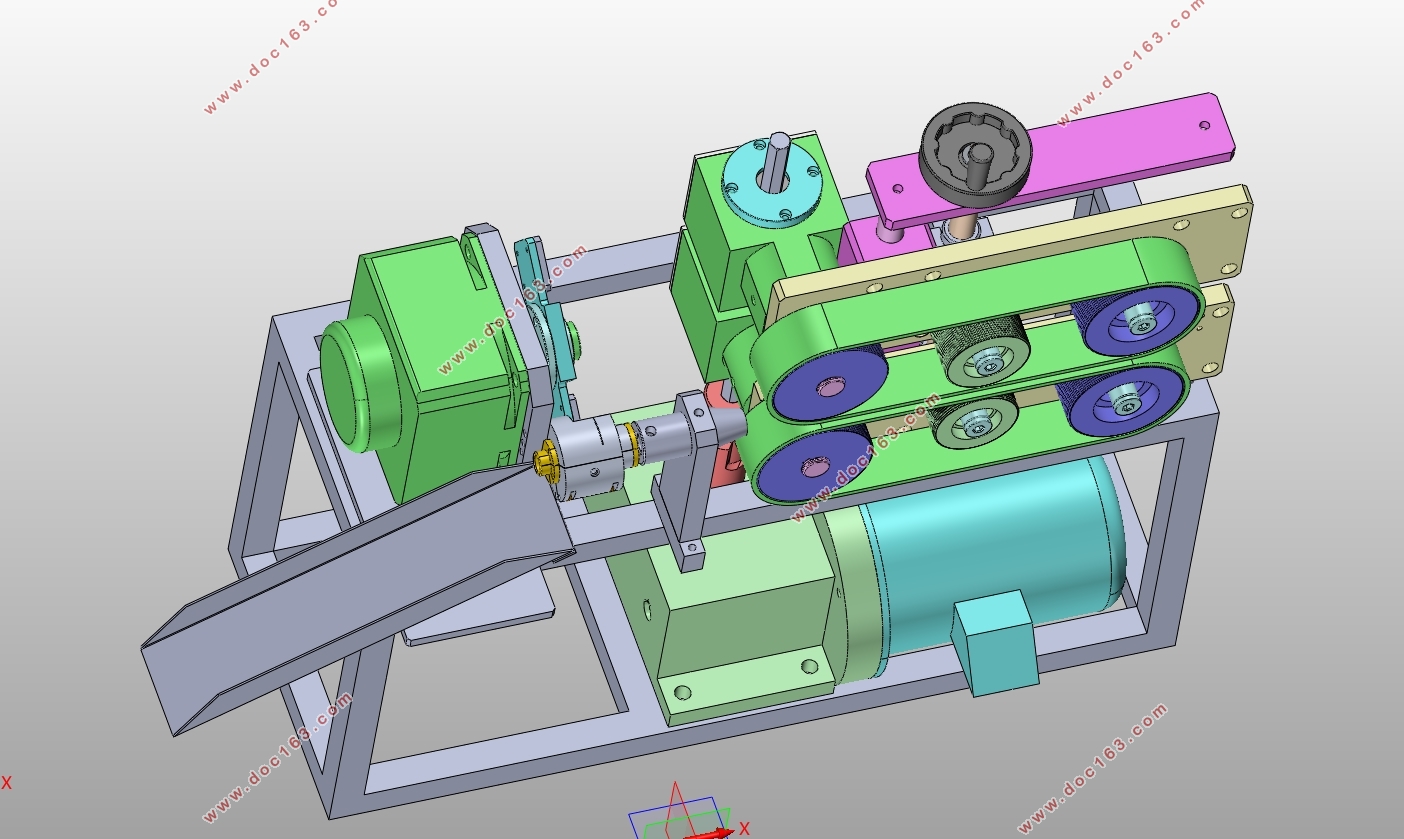

医用塑料软管剪切机的设计(含CAD零件图装配图,SolidWorks三维图)(论文说明书13000字,CAD图10张,SolidWorks三维图)
摘   要
医用塑料软管是医治医疗过程中必不可少的工具,医用塑料软管的制造通过会制造一盘长度较长的管。但是使用时仅会使用长度不一的短段。传统的剪管方式需要手工剪切或者使用简单的机械设备进行剪切,这样的剪切方式效率低下,成品质量不一,对塑料软管的使用也造成了一定的困扰。因此需要设计一种可以自动送料并剪切规定长度的机械设备来提高产品的合格率和生产率。
医用塑料软管自动切管机,是一种将医用塑料软管可以切成规定长度的机械设备,通过传送带、进料装置、固定装置、刀具和夹具,可以将软管截成不同长度的短段。这对于塑料软管的再加工行业是一种行业创新,对于提高医用塑料软管的生产率有着极大的提高。有着很好的未来发展前景。
本文设计是对各个系统的计算与设计,对进料装置、固定装置、刀具、夹具等不同装置的分别进行分析与计算,电机的选型,动力的传动;拟定传动方案,对各轴的转速,功率和转矩的计算,传动机构的设计与计算等。确定各个零部件的尺寸,绘制装置的二维图和三维数模,完成整个装置的设计。 [资料来源:http://www.THINK58.com]
关键词:医用塑料软管;剪切;传动;

Abstract
Medical plastic hose is an indispensable tool in the medical treatment process. The manufacture of medical plastic hose will produce a long length of tube. But when used, only short segments of varying lengths are used. The traditional pipe cutting method requires manual cutting or simple mechanical equipment for cutting. This cutting method is inefficient, the quality of the finished products varies, and the use of plastic hoses also causes certain problems. Therefore, it is necessary to design a mechanical device that can automatically feed and cut the specified length to improve the qualification rate and productivity of the product.
The automatic tube cutting machine for medical plastic hoses is a mechanical device that can cut medical plastic hoses into specified lengths. part. This is an industry innovation for the reprocessing industry of plastic hoses, which greatly improves the productivity of medical plastic hoses. Has a very good future development prospects. [版权所有:http://think58.com]
The design of this paper is the calculation and design of each system, the analysis and calculation of different devices such as feeding devices, fixtures, tools, fixtures, etc., the selection of motors, and the transmission of power; , calculation of power and torque, design and calculation of transmission mechanism, etc. Determine the size of each component, draw the two-dimensional diagram and three-dimensional digital model of the device, and complete the design of the entire device.
Key words: medical plastic hose; shear; transmission;

本课题应达到的要求
通过自动剪切机,送料机构设计,对医用塑料软管进行不同长度的切割。自动进料,自动切割,切割完成上下料,自动送料,继续切割循环工作。可以达到传统的手工制作水平,相比手工制作可以投入批量生产,实现自动化生产,大大提高生产效率,大大降低了劳动强度的目的。 
