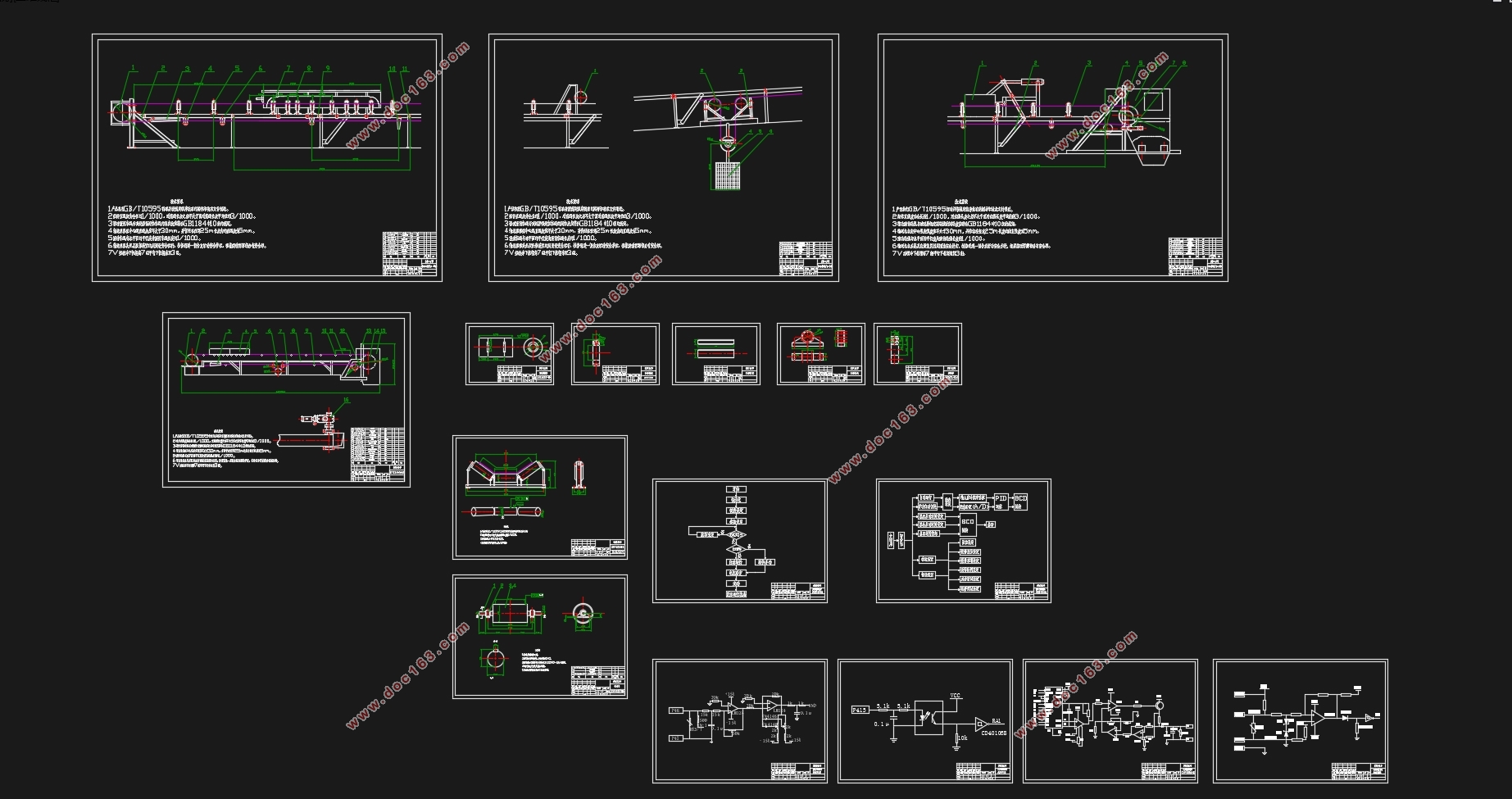

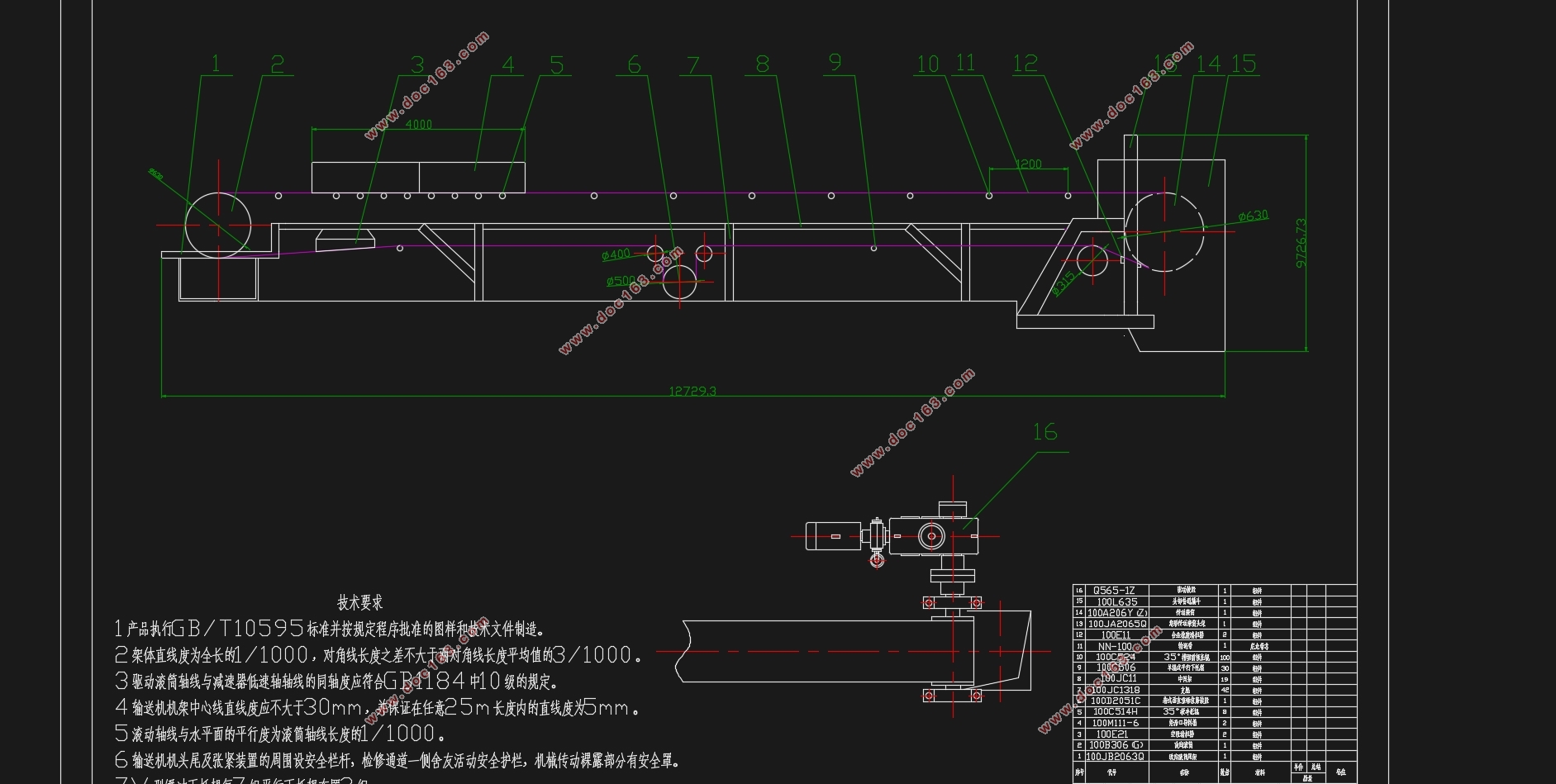

带式输送机设计(含CAD零件图装配图)(任务书,开题报告,外文翻译,论文说明书10800字,CAD图11张,答辩PPT)
摘要
    该课题是结合现阶段生产状况以及实际工况制订出的一个题目,目的是设计一台具有多功能的,可以在指定场合下应用并可靠运行的带式输送机,其中包括给定的输送距离,提升高度,带速,托辊间距等条件。在普通的带式输送机功能的基础下,为了节约成本,功能齐全为目的进行改造,使其成为具有多功能如调速功能及称重功能的多用途带式输送机。

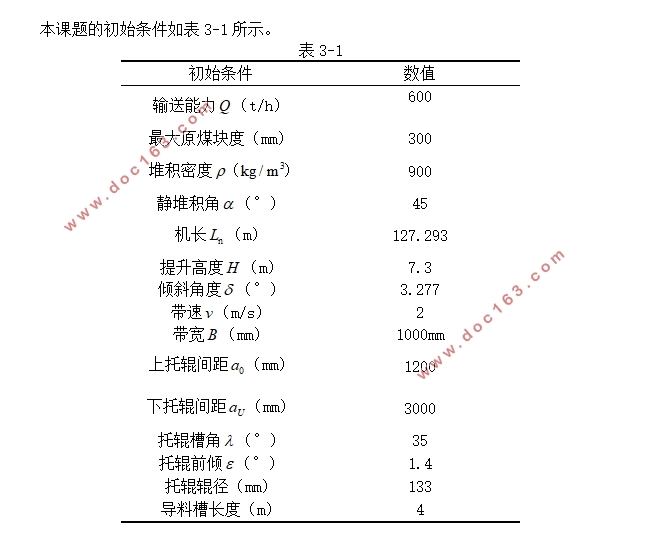

    首先对所选用的DTⅡ系列通用固定带式输送机进行零部件选型计算,并通过计算得出各组成部件的尺寸,型号及数量等,进行合理的结构设计,使其工作状态安全稳定。之后进行电控系统的分析,并加入到普通带式输送机设备中,满足使用条件。
    本文设计的带式输送机属于小倾角向上运输,在结构设计时需要考虑到输送能力,输送机运行功率,拉紧装置,防跑偏等问题。其次考虑软启动问题,通过PLC电路以及液力耦合器等实现。最后称重系统使用电子秤,即安装有称重传感器的托辊,进行动态测量。分析并解决上述几部分出现的问题,最终完成各部分的设计,组成符合实际工作要求的带式输送机系统。

[资料来源:http://www.THINK58.com]

    本文通过对带式输送机的选型,电控设计,使设计出的输送机,可以在规定的工况下安全稳定的工作,完成软启动以及称重等相应的功能。
关键词:带式输送机 软启动 调速 称重装置

Belt conveyor design
ABSTRACT
The subject is combined with the present production situation and actual working condition to work out a topic, the purpose is to design a belt conveyor which has the multi-function,can be applied to the specified circumstances and reliable operation, including a given transmission distance, hoisting height, belt speed, roller spacing etc. On the basis of normal function of the belt conveyor,transformation it in order to save the cost and to have a complete function,making it to be a multipurpose belt conveyor which has multi-function such as speed control and weight measurement of multipurpose belt conveyor.
    First of all,calculate and select the parts of DTⅡ series general fixed belt conveyor, and calculated the size of each components, model and quantity, etc.,do the reasonable structure design,make its working state security and stability.After the analysis of the electric control system, and add to the ordinary belt conveyor equipment to meet the use conditions [资料来源:THINK58.com]
The belt conveyor we designed in this paper belongs to small dip Angle upward transport.Considering transmission capacity, conveyor operation power, tension device, running wide when doing the structural design.Secondly,apply the soft start through PLC circuit and hydraulic coupler,etc.Finally,the weighing systems use electronic scale,equipped the weighing sensor on the roller,make the dynamic measurement.Analyze and solve the problems,completed the design of the each part, and make the belt conveyor system meet the requirements of actual work .
Based on the selection of belt conveyor, electric control design, the conveyor we designed can work in the safe and stable work under the conditions stipulated,and complete the corresponding functions such as soft start and weighing.
Key words:Belt conveyor;Soft start;Speed control;Weighing device
