轿车座椅疲劳试验台加载系统设计(含CAD零件图装配图)

以下是资料介绍,如需要完整的请充值下载.
1.无需注册登录,支付后按照提示操作即可获取该资料.
2.资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用.

资料介绍:

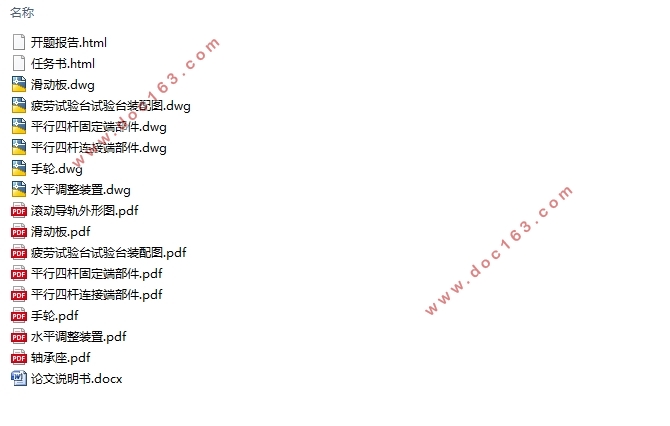

轿车座椅疲劳试验台加载系统设计(含CAD零件图装配图)(任务书,开题报告,论文说明书16000字,CAD图6张)
摘  要
本文通过对汽车座椅及其性能的分析,介绍了疲劳试验的原理和要求,在充分理解了疲劳试验的前提下,对完成该实验的试验台整体结构进行了简单的介绍和设计 ,并且完成了试验台加载系统这一部分具体结构的设计。加载系统的结构主要包括四个部分,升降装置、左右移动装置、稳定装置和砝码托盘装置。

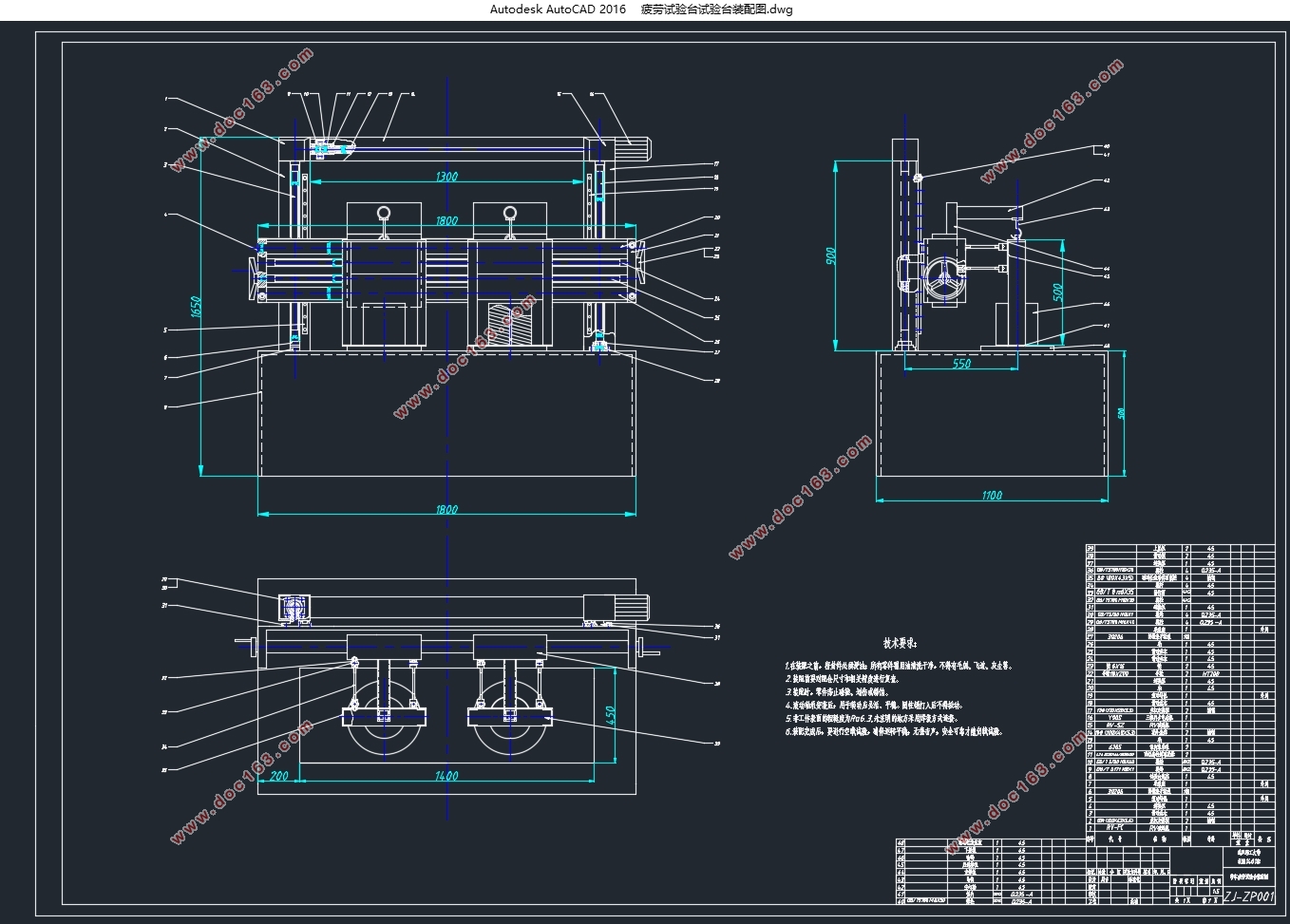

设计的过程中,将多种结构方案的设计对比检验,选择出最为合理美观并且节约成本的方案。对于关键部位和零件进行了相关结构或者强度上的校核,确保整体结构合理安全,在许用范围之内。最终借助CAD制图软件绘制出加载装置的装配图,复杂部件图以及相关零件图。
关键词:汽车座椅;疲劳试验;加载系统;结构设计 
Abstract
In this paper, through the analysis of the car seat and its performance, the principle and requirements of the fatigue test are introduced. Under the premise of fully understanding the fatigue test, the overall structure of the test rig to complete the experiment is briefly introduced and designed, and is completed. The design of the specific structure of this part of the test bed loading system. The structure of the loading system mainly includes four parts, a lifting device, a left and right moving device, a stabilizing device and a weight tray device.

[来源:http://think58.com]


During the design process, the design of various structural schemes is compared and checked to select the most reasonable and aesthetically pleasing scheme. For the key parts and components, check the relevant structure or strength to ensure the overall structure is reasonable and safe within the allowable range. Finally, using CAD drawing software to draw the assembly drawing of the loading device, the complex part drawing and the related parts drawing.
Key Words:Car seat;fatigue test;loading system; Structural design


[资料来源:http://think58.com]

轿车座椅疲劳试验台加载系统设计(含CAD零件图装配图)
轿车座椅疲劳试验台加载系统设计(含CAD零件图装配图)


目录
第1章绪论    1
1.1 选题及其背景    1
1.2 设计疲劳试验台的目的及意义    1
1.3 轿车座椅及疲劳试验的发展趋势    2
1.4疲劳试验台加载系统设计的基本内容包括工作要求、设计思路以及设计目标    2
第2章轿车座椅及疲劳耐久性实验    3
2.1轿车座椅结构及性能要求    3
2.2疲劳试验    4
2.2.1 振动及相关技术要求    4
2.2.2座椅颠簸蠕动耐久性试验    5 [来源:http://www.think58.com]
第3章汽车座椅疲劳试验台总体设计    8
3.1激振系统    8
3.2加载系统    10
3.3信息采集分析系统    10
第4章汽车座椅疲劳试验台加载系统结构设计    12
4.1加载模拟系统设计    12
4.1.1 砝码托盘装置的结构设计    12
4.1.2砝码托盘装置的尺寸设计    13
4.2加载稳定系统设计    14
4.3升降调节系统设计    15
4.3.1丝杠传动副设计    16
4.3.2滚动导轨设计    19
4.3.3减速机的选择    21
4.3.4电动机的选择    22
4.4水平调节系统设计    25
4.4.1传动件设计    25
4.4.2手轮设计    28
第5章毕业设计总结    30
参考文献    31
致谢    33
附录    34 [资料来源:http://think58.com]
