外置式生物质颗粒燃烧机燃烧器设计(含CAD零件图装配图)

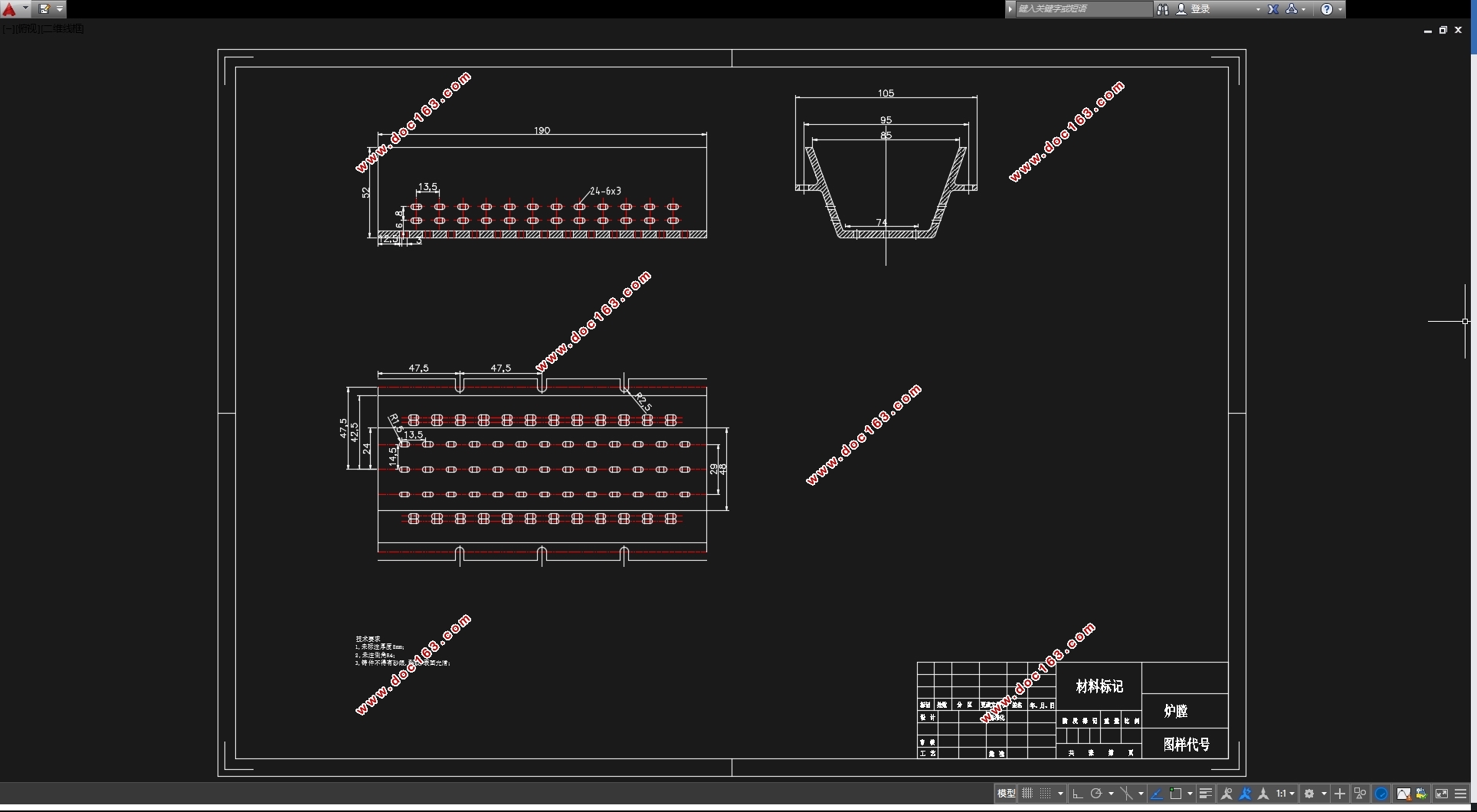

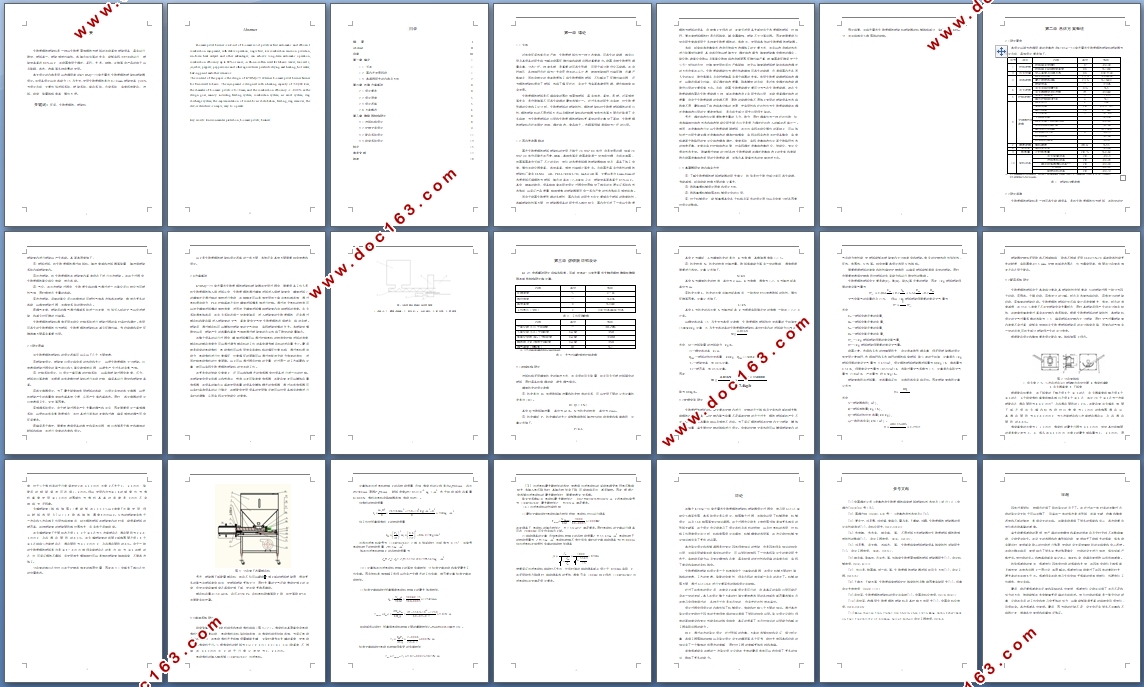

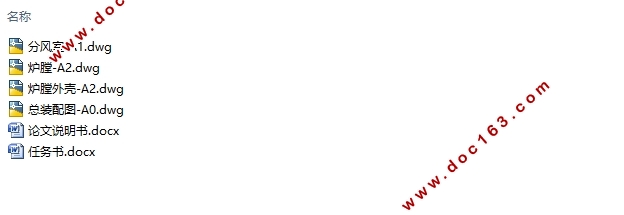

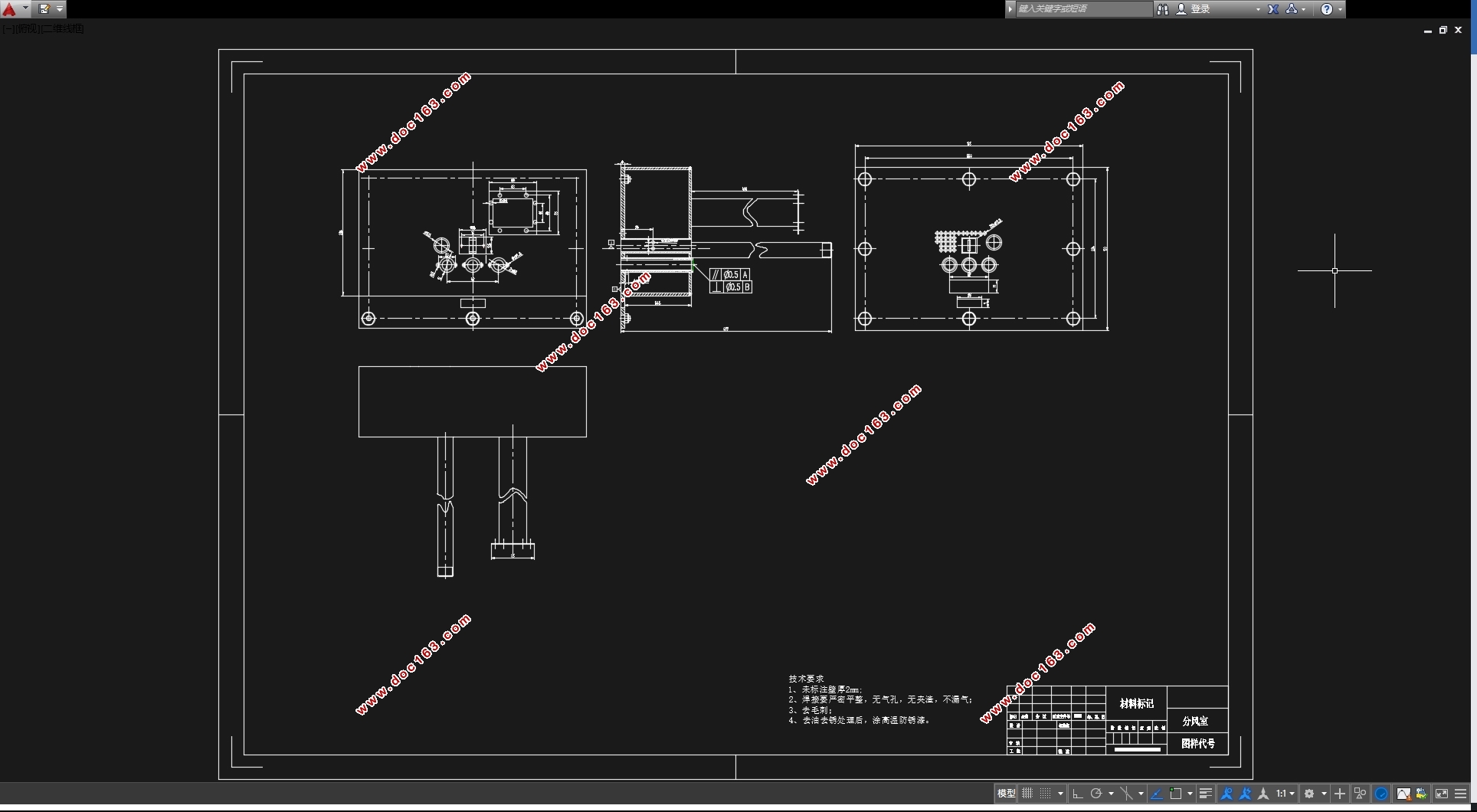

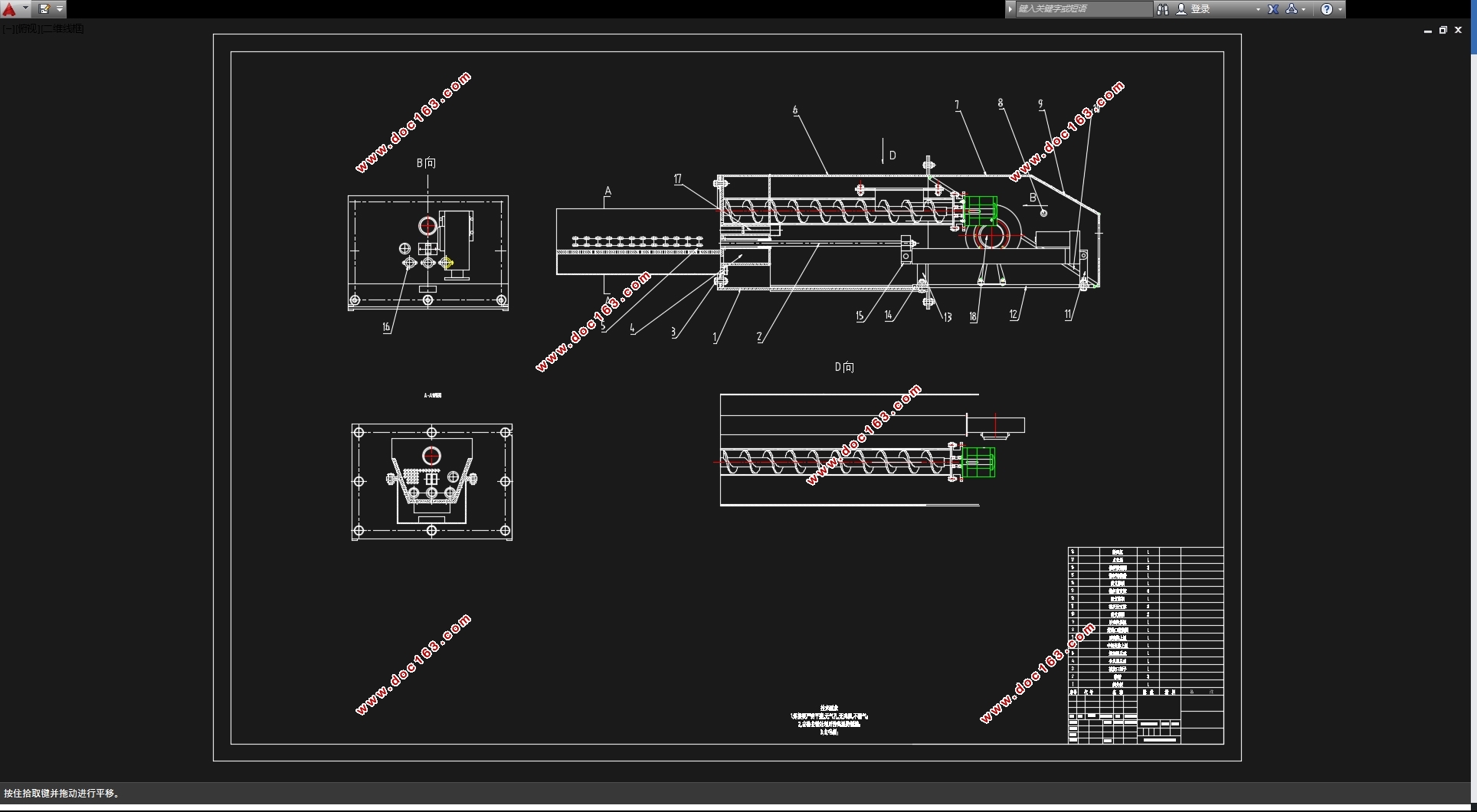

外置式生物质颗粒燃烧机燃烧器设计(含CAD零件图装配图)(任务书,论文说明书9000字,CAD图4张)
摘   要
生物质颗粒燃烧机是一种以生物质固体颗粒为燃料的自动高效燃烧设备，具有运行稳定、燃料单一、燃烧排放污染低、热输出均匀等的优点，能够实现长时自动运行，燃烧效率高达80%以上，在我国常用于烟叶、茶籽、大枣、辣椒、花椒等农产品的烘干以及取暖、热水、烤漆等多种场景的使用。
本文设计的内容是用以烤烟用途的KYRSQ—T3型外置式生物质颗粒燃烧机燃烧器设计。该设备设计以供热能力15万大卡、使用生物质颗粒直径8-10mm、燃烧效率 ≥90%为设计目标，主要包括进料系统、燃烧系统、助风系统、出渣系统，实施科学配风、送料、除渣，装置结构简单，操作方便。
关键词：环保、生物质颗粒、燃烧机

Abstract
Biomass pellet burner is a kind of biomass solid pellets as fuel automatic and efficient combustion equipment, with stable operation, single fuel, low combustion emission pollution, uniform heat output and other advantages, can achieve long-term automatic operation, combustion efficiency up to 80% or more, in China is often used for tobacco leaves, tea seeds, jujubes, peppers, peppercorns and other agricultural products drying and heating, hot water, baking paint and other scenarios.

[版权所有：http://think58.com]

The content of this paper is the design of KYRSQ-T3 external biomass pellet burner burner for flue-cured tobacco. The equipment is designed with a heating capacity of 150,000 kcal, the diameter of biomass pellets is 8-10mm, and the combustion efficiency is ≥90% as the design goal, mainly including feeding system, combustion system, air assist system, slag discharge system, the implementation of scientific air distribution, feeding, slag removal, the device structure is simple, easy to operate.
Key words: Environmental protection, biomass pellets, burners

2.1设计要求
本设计以做为烤烟用途的密集烤房KYRSQ—T3型外置式生物质颗粒燃烧机燃烧器为设计目标，具体设计要求如下：
序号    项目    内容    单位    指标
1    贮料参数    贮料箱有效容积    m3    ≥0.20
        贮料箱上沿距地面高度    mm    ≤1700

[资料来源：http://www.THINK58.com]

2    出火位置    中心高度及可调范围    mm    820±100
3    供热参数    额定热功率    kJ/h    ≥400000
        最小稳燃热功率    kJ/h    ≤15000
        燃烧效率    —    ＞90%
4    点火参数    点火完成所需时间    min    ≤5
        点火器额定点火次数    次    ≥2000
5    控制参数【1】    温度控制精度    ℃    ±0.5
        输出控制响应时间    s    ≤1
6    变频器性能参数    额定电压    V    380
        驱动功率    kW    0.75～2.2
        输出频率    Hz    0～400
        工作温度    ℃    -10～40
        变频器效率    —    ≥95%
        额定负载下的功率因数    —    ≥0.85
        电流总谐波畸变率    —    ≤10%
        输入电压波动率    —    ≤±20%
        转速响应时间    s    ≤0.2
        转速超调    —    ≤10%
        转速稳态精度    —    ≤5% [版权所有：http://think58.com]
7    噪声参数    整机噪声    dB(A)    ≤65
8    有效度    整机有效度    —    ≥98%
9    耗电量    小时耗电量    kW•h    ≤0.40
10    装机功率    点火装置功率    kW    ≥0.6
        送料电机功率    kW    ≥0.06
        清灰除焦器电机功率【2】    kW    ≥0.02
        控制器    kW    ≤0.03
        助燃风机功率    kW    ≥0.12
注：【1】控制器除表中规定参数外，应不低于《密集烤房技术规范（试行）》（国烟办综〔2009〕418号）文件要求。
【2】采用其他方式时无此参数。

[来源：http://think58.com]



[资料来源：http://www.THINK58.com]

目录
摘   要    I
Abstract    II
目录    III
第一章 绪论    1
1.1 引言    1
1.2 国内外发展现状    1
1.3 本课题研究的内容及方法    2
第二章 总体方案概述    4
2.1设计要求    4
2.2设计原理    5
2.3设计思路    5
2.4方案概述    6
第三章 燃烧器结构设计    8
3.1送料机构设计    8
3.2炉膛空间设计    9
3.2配风系统设计    11
3.3除渣系统设计    13
结论    15
参考文献    17
致谢    18
