装载机的工作机构的设计(CAD,ProE三维造型)☆

共2页:

装载机的工作机构的设计(,ProE三维造型)☆(含任务书,开题报告,论文说明书12000字,外文翻译,cad图纸,ProE三维图)

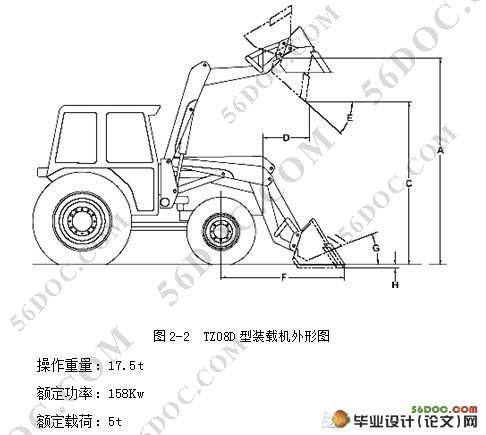

TZ08D型前装载机是山东省农业机械科学研究所现代农业装备工程技术公司设计的第四代小型装载机，是一种广泛用于公路、铁路、建筑、水电、港口、矿山等建设工程的土石方施式机械，它主要用于铲装土壤、砂石、石灰、煤炭等散状物料，也可对矿石、硬土等作轻度铲挖作业。国外装载机发展迅速，而我国装载机在设计上存在很多问题，其中主要集中在可靠性、结构设计强度等方面。

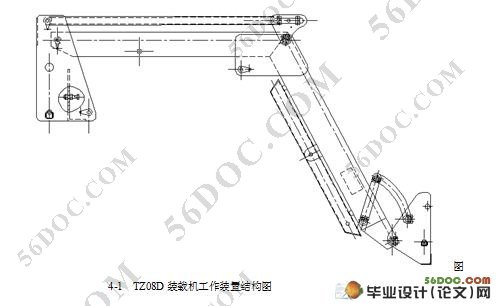

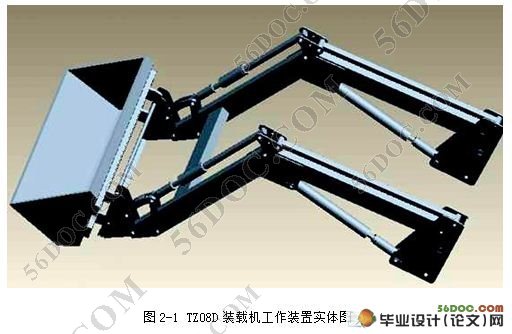

本文以TZ08D型装载机为例, 先介绍了TZ08D装载机工作装置结构，利用AUTOCAD2007对装载机工作装置进行初步设计，然后利用Pro／E软件进行装载机工作装置的三维实体设计，以真实地反映装载机的几何形状进而反映出各部件空间位置，有效地反映装载机真实结构，提供直观形象的实体图形，为进一步动态仿真和有限元分析做准备并及时发现和解决问题 。最后利用材料力学中的梁模型对工作装置动臂结构进行强度校核，以验证设计的合理性。满意

关键词: 装载机，Pro/ENGINEER，强度校核

Abstract
The TZ08 D Front Wheel loader is the fourth generation small scaled Wheel loader in the Modern Agricultural Equipment Engineering Technique Company of Shandong Agricultural Machinery Research Institute. It is one machine extensively used for highway, railroad, construct, water electricity, port, mineral mountain etc and mainly used for a spade to pack soil, freestone, lime, coal...etc. to spread a form material.It can also make a light degree spade to dig homework to the mineral stone, hard soil etc.The abroad loader develop quickly, but our loaders exist a lot of problems on the design, among them mainly concentrating on designing strength in the credibility, structure etc.

With the TZ08 D wheel loader for a example, this text firstly introduce its structure and give preliminary designing with the help of AUTOCAD2007 , then asking for help of Pro/E software to carry on loading machine work device of 3D entity design for really reflecting loading machine of several the shape then reflects their position of each parts effectively and introduce its instruction to resolve a problem in time. Finally, the text checks for the strength of the boom structure in the loader with the help of beam mold in the Mechanics of Materials

Keywords:  Wheel loader，Pro/Engineer，check for the strength

毕 业设计(论文)使用的原始资料(数据)及设计技术要求
装载机是一种重要的工程机械既，即可用于铲装土壤、砂石、石灰、煤炭等散状物料，也
也可对矿石、硬土等作轻度铲挖作业，其基本工作动作：将铲斗插入物料，向后翻转铲斗，
保持载荷，提升物料到一定高度，将物料运输到卸荷地点、卸料， 然后回到装料处，如
此循环往复。装载机上用来操控铲斗的部分称为工作机构，工作机构性能的好坏对装载机 [来源：http://www.think58.com]
性能影响很大。本课题拟在对工作机构进行分析的基础上，对工作机构的组成部件进行设型，
进而绘制工作机构的装配图及其零件工作图等。工作机构的主要设计参数如下：
（1）最大铲取力：最大铲取力：  ；
（2）铲斗臂的最大举升力： ；
（3）铲斗额定斗容：0.43m³
（4）最大卸载高度：2300mm
               =1.1x11704.1x[0.4x(1.15-1/3x0.825)+0.3]
               =8368.43(公斤•米)
（5）最大卸载距离：1140mm

本论文希望通过Pro/ENGINEER软件对TZ08D型装载机进行简单设计和三维建模分析。具体任务如下：
(1)TZ08D型装载机工作装置的液压油缸设计计算。
(2)TZ08D型装载机工作装置实体建模。
