基于PLC的六层电梯控制系统设计(附MCGS程序)

以下是资料介绍,如需要完整的请充值下载.
1.无需注册登录,支付后按照提示操作即可获取该资料.
2.资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用.

资料介绍:

基于PLC的六层电梯控制系统设计(附MCGS程序)(任务书,开题报告,外文翻译,论文说明书16000字)
摘  要
伴随着现代社会的飞速发展,电梯充当的角色已经越来越重要。尤其在高楼林立的都市化浪潮中,作为垂直运输工具中的一种,其承载着越来越繁重的运输任务。在这一种发展趋势下,人们自然对电梯的要求越来越高。相应的是,这一系列中的要求促进了如今电梯行业快速发展,电梯的控制技术也发生了重大的突破:可编程逻辑控制技术取代了继电器控制技术。
   本文首先介绍了电梯基本结构,然后深入分析了电梯的工作原理,阐述了PLC的特点。其中重点研究了电梯中的软、硬件设计,在此基础之上,提出了基于PLC的六层电梯控制系统中的设计方案,并用MCGS组态监控软件进行模拟仿真,最后得到此次设计的仿真效果与一些体会。
关键词:电梯;PLC;控制方案;MCGS仿真;

The design about Six-layer elevator control system based on PLC
ABSTRACT
Along with the rapid development of modern society, the elevator has become increasingly important roles. Especially in the high-rise buildings in a wave of urbanization, as one of the vertical transportation tools, its bearing more and more heavy transport task. Under this kind of development trend, people nature more and more high to the requirement of the elevator. Corresponding is that this series of promote the nowadays, with the rapid development of the elevator industry, control technology has also undergone a major breakthrough: programmable logic control technology to replace the relay control technology.

[资料来源:http://think58.com]

  This paper first introduces the basic structure of elevator, and then deeply analyzed the working principle of the elevator, expounds the characteristics of the PLC. Which focuses on the software and hardware design of the elevator, on this basis, puts forward the six layers of elevator control system based on PLC of design scheme of using MCGS configuration monitoring software to carry on the simulation, the result was the design of the simulation results with some experience.
Key words: PLC; Elevator; Control scheme;MCGS simulation;

本文中的工作
本课题的名称是基于PLC的六层电梯系统控制设计,当然是运用功能强大的 PLC 设计出一个六层电梯控制系统,因为学校设备的缺乏,并结合 MCGS 通用组态软件,对六层电梯实现计算机仿真。主要完成了以下几项工作:
第一章:论文绪论部分,主要说明了课题研究的目的与意义、电梯的发展史、我国电梯行业的发展现状等。
第二章:本章主要对电梯进行了概述,主要涉及电梯的结构和分类,并通过一些图片对电梯的工作原理进行初步的解释。
第三章:主要介绍了可编程控制器,通过了解它的特点、功能等优越性,进一步分析它的应用场合,继而本次能确定本次采用的PLC型号;通过画出PLC程序设计流程图,更直观的反应编程思路,对编程工作能否顺利。

[资料来源:http://THINK58.com]


第四章:本章主要对MCGS组态监控软件做了具体的解释。从定义、特点、功能、总体结构等方面,利用文字和图形结合的方式,更能形象介绍MCGS软件;同时也对实时数据库的编辑情况进行了清楚说明。
第五章:本章主要涉及对试验对象各组件的通信,并调试的任务。通信分为:S7-200与STEP7-Micro/WIN软件之间的通信,MCGS软件与S7-200之间的通讯。得出仿真效果。

[资料来源:http://THINK58.com]

基于PLC的六层电梯控制系统设计(附MCGS程序)
基于PLC的六层电梯控制系统设计(附MCGS程序)
基于PLC的六层电梯控制系统设计(附MCGS程序)

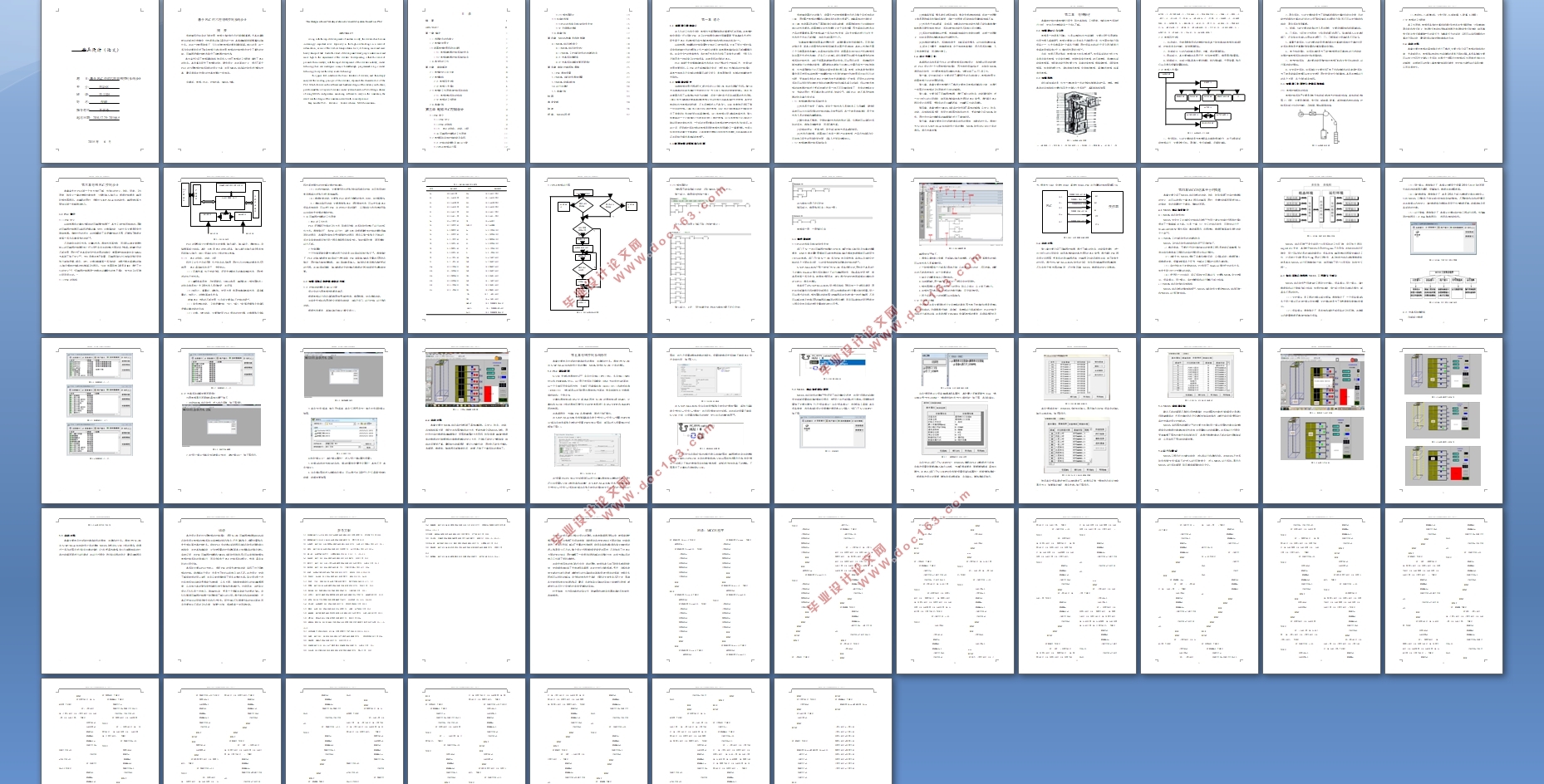

目  录
摘  要    I
ABSTRACT    II
第一章 绪论    1
1.1 选题的目的和意义    1
1.2 电梯的发展史    1
1.3我国电梯发展现状与问题    2
1.3.1 电梯继电器控制系统的优点    2

[资料来源:http://think58.com]


1.3.2 电梯继电器控制系统的缺点    3
1.4 本文中的工作    3
第二章  电梯概述    4
2.1 电梯的定义与分类    4
2.2 电梯结构    4
2.2.1电梯四大空间    5
2.2.2电梯八大系统    6
2.3 电梯的工作原理与控制系统组成    7
2. 3.1电梯控制系统的构成    7
2.3.2电梯的工作原理    7
2.4 本章小结    7
第三章 电梯PLC控制设计    9
3.1 PLC简介    9
3.1.1 PLC定义    9
3.1.2 PLC的结构    9
3.1.3   PLC的特点、功能、应用    10
3.1.4可编程控制器的工作原理    11
3.2 电梯系统总体控制功能及实现    11

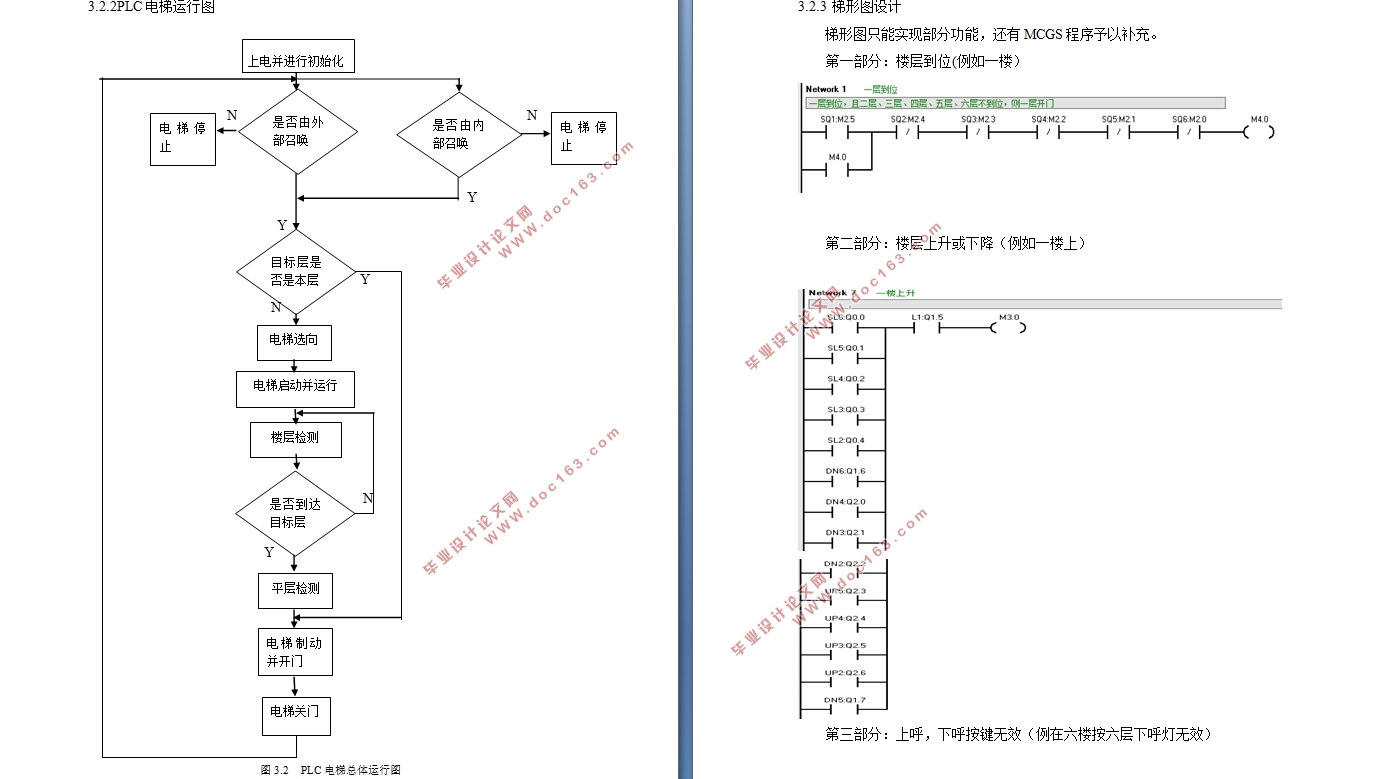

3.2.1控制功能要求及I/O口分配    11
3.2.2PLC电梯运行图    12
3.2.3 梯形图设计    13 [来源:http://www.think58.com]
3.3 机型的选择    15
3.3.1PLC的选型及相应的软件支持    15
3.3.2变频器的选择    16
3.4 本章小结    17
第四章 MCGS仿真平台的搭建    18
4.1 MCGS组态软件简介    18
4.1.1MCGS组态软件定义    18
4.1.2 MCGS工控组态软件的功能和特点    18
4.2.1仿真系统数据库    20
4.2.2仿真系统动画效果界面设计    22
第五章 电梯控制系统通信    25
5.1 PLC通信设置    25
5.2 MCGS 组态软件通信设置    27
5.3 MCGS动画的连接    29
5.4运行与调试    30
5.5 本章小结    31
结语    33
参考文献    34
致谢    36

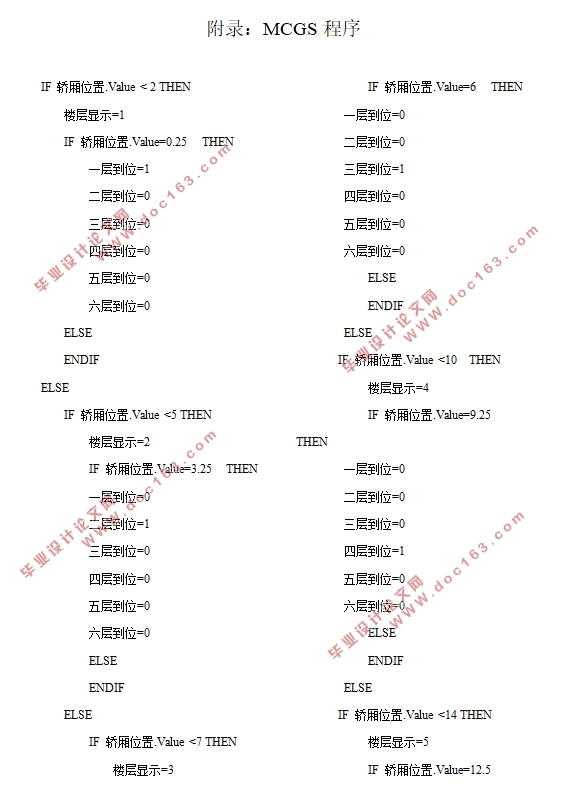

附录:MCGS程序    37
