液压缸式弧形闸门启闭机设计(含CAD图,S7-200PLC)

以下是资料介绍,如需要完整的请充值下载.
1.无需注册登录,支付后按照提示操作即可获取该资料.
2.资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用.

资料介绍:

液压缸式弧形闸门启闭机设计(含CAD图,S7-200PLC)(论文说明书18000字,CAD图5张)
摘  要

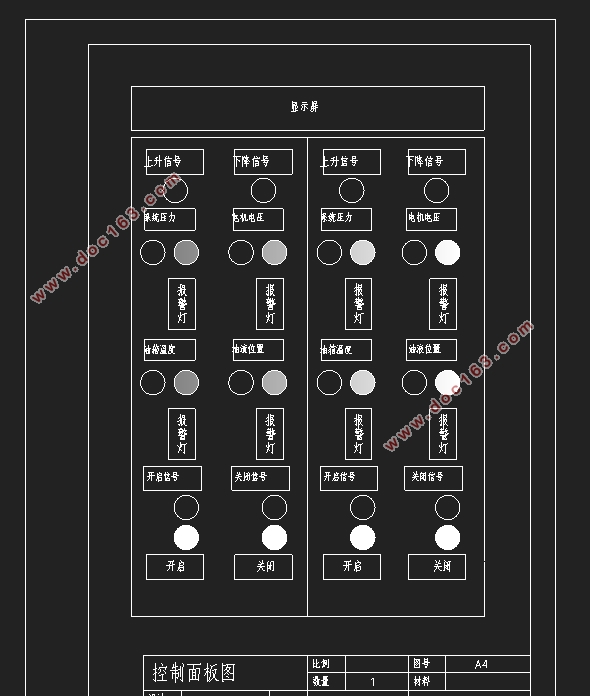

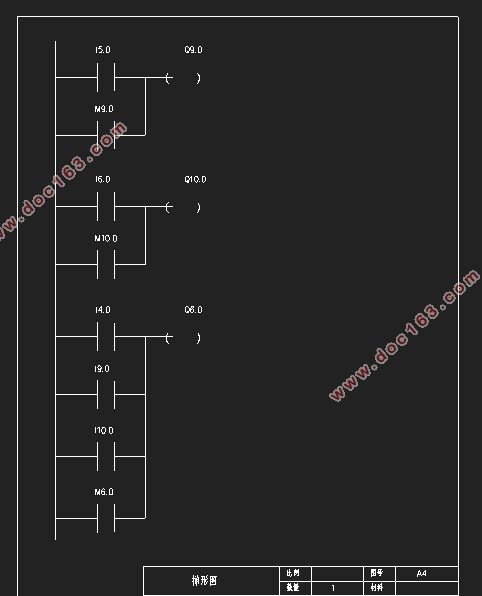

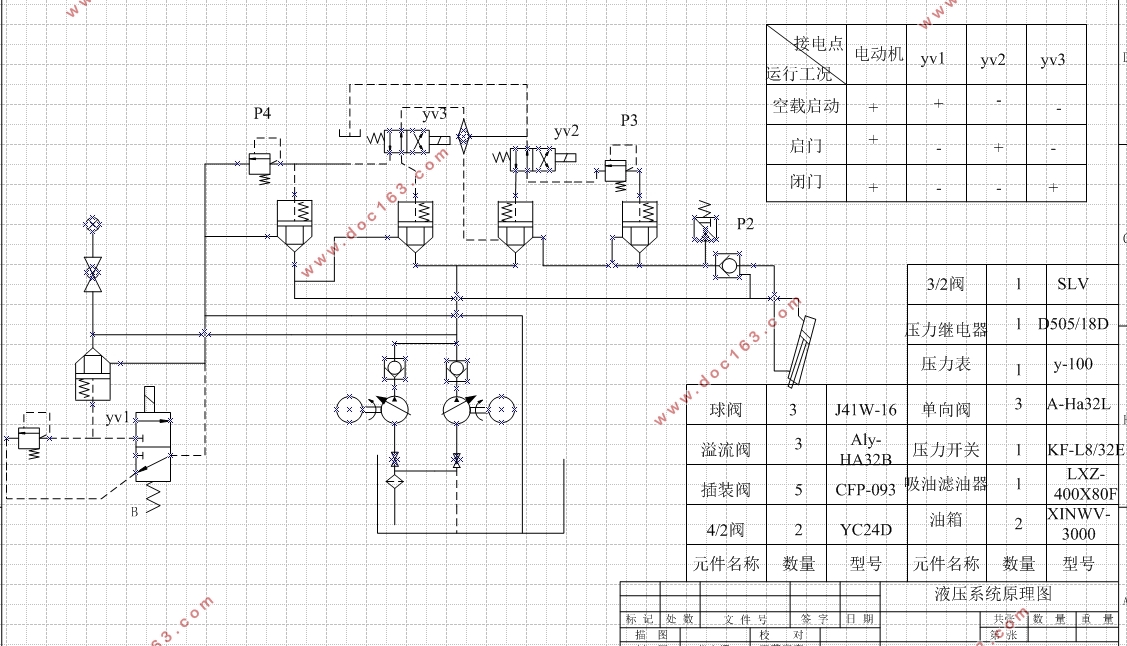

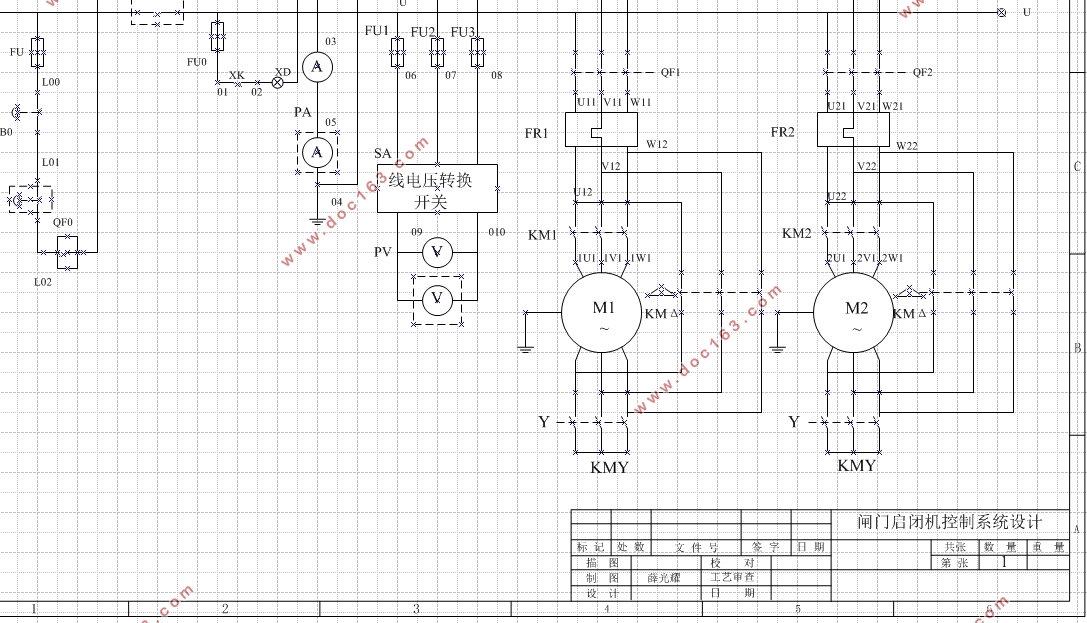

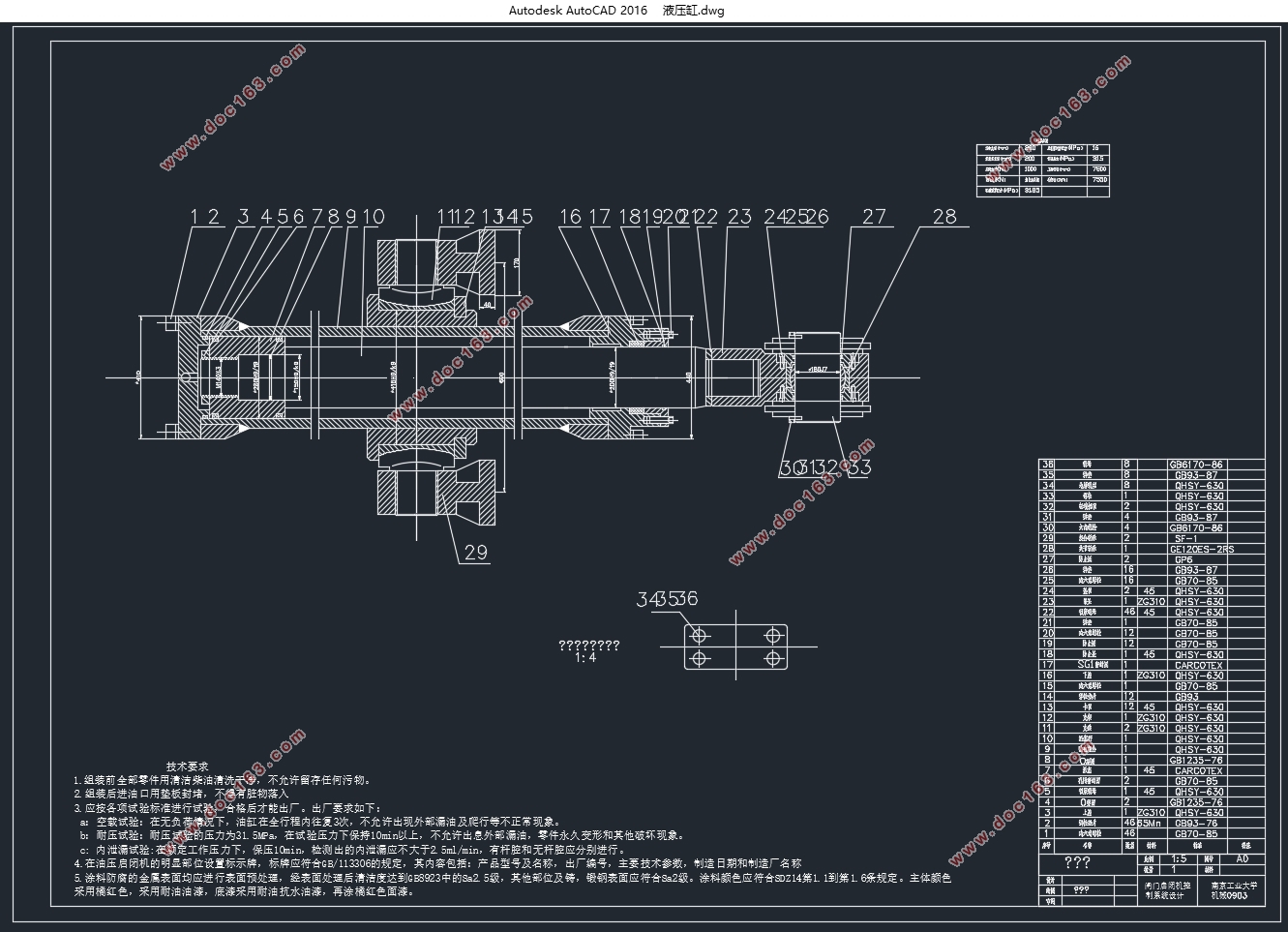

闸门是装于水利工程建筑物的空口上,用以调节流量、控制上、下游水位的重要部件。闸门又分为平板闸门和弧形闸门,弧形闸门常用液压缸式启闭机进行控制和操作。本文对弧形闸门的总体机构、组成和工作原理做了介绍,设计了弧形闸门启闭机的液压系统,对所用的泵、阀等液压元件进行了设计和选型,然后介绍了液压泵的电机的控制系统工作原理,对所用接触器、熔断器等电器元件进行了设计和选型,并对油箱温度监测、液位监测、油压监测、主电路电压监测传感器进行了选型。并介绍了液压缸式闸门启闭机控制系统设计的平台,选择了西门子s7-200PLC控制模块。并在论文中插入了闸门液压控制图、电机控制图、PLC的接口图及液压缸设计图,并对系统的工作的优缺点进行了分析。
关键字:闸门  弧形闸门  启闭机  液压缸  液压系统  PLC

The Design of Control System of Hydraulic Pressure Hoist of Gate
ABSTRACT
Gate is installed on the lip of building of water conservancy projects, traffic, either upstream or downstream control to adjust the water level of the important components. Gate is divided into flat gate and arc gate and arc gate hoist to control the hydraulic cylinder type and operation. In this paper, the general agency of radial gate, composition and working principle is presented, the design of the hydraulic system of radial gate opening and closing machine, for pump, valve and other hydraulic components used in the design and selection, and then introduced the motor control system working principle of hydraulic pump, the contactor, fuse, such as electrical components used in the design and selection, and the fuel tank temperature monitoring, liquid level, oil pressure, main circuit voltage monitoring sensor selection. And introduces the hydraulic cylinder type gate crane machine control system design of the platform, select the Siemens s7-200 PLC control module. And insert in the paper the gate hydraulic control diagram, electrical control diagram and PLC interface diagram and hydraulic cylinder design, and the system's advantages and disadvantages are analyzed.
