动片瓷件塑料成型工艺及模具设计(含CAD零件装配图,工艺卡)

以下是资料介绍,如需要完整的请充值下载.
1.无需注册登录,支付后按照提示操作即可获取该资料.
2.资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用.

资料介绍:

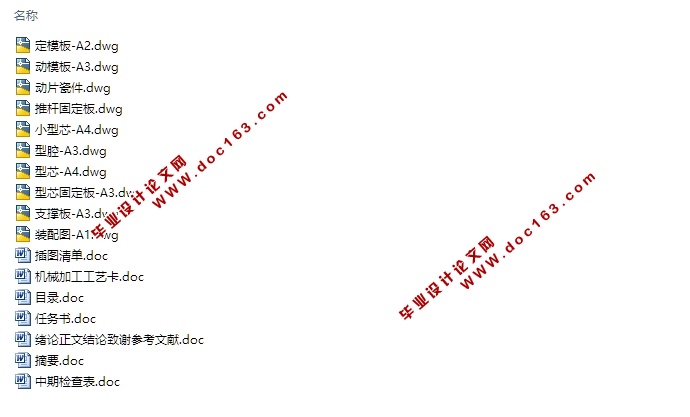

动片瓷件塑料成型工艺及模具设计(含CAD零件装配图,工艺卡)(任务书,中期检查表,论文说明书9400字,CAD图纸10张,工艺卡)

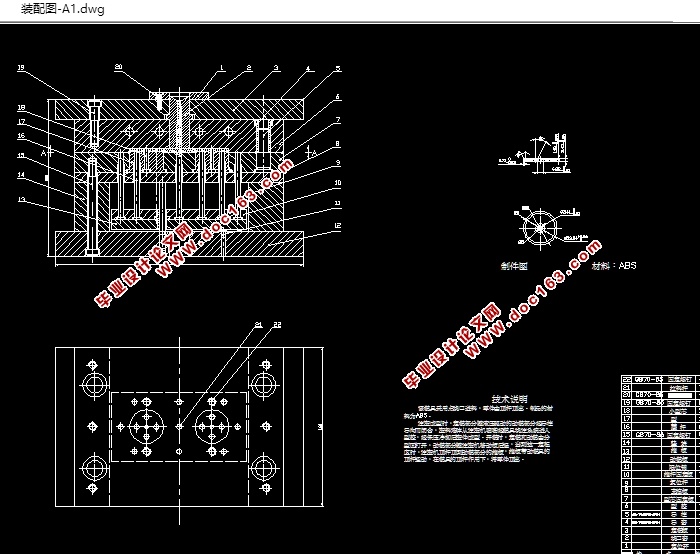

摘要:系统介绍了塑件的成形工艺及模具成型结构对塑件质量的影响分析,浇注系统的设计,模具成型部分和总装结构的设计。介绍了端盖注塑模具设计时要注意的要点,并较多的考虑了模具结构的调整性、易更换性及模具成本。从控制制件尺寸精度出发,对端盖注塑模的各主要尺寸进行了理论计算,以确定各工作零件的尺寸,从模具设计到零部件的加工工艺以及装配工艺等进行详细的阐述,并应用CAD进行各重要零件的设计。

关键词:工艺分析;塑件成型;浇注系统;模具结构。

Rotor china piece of plastic molding and processing handicraft and design for die and mould
Abstract:The molding process of plastic parts, the effect analysis to plastic parts quality caused by molding structure, as well as the casting system design, partial and general design of mold moulding introduced respectively. The critical points of mold for plastic design are introduced, and the adjustable character of molding structure、exchange character as well as the molding costs are all considered farther. Starting from controlling dimensional accuracy, the carry the cover to the main dimensions of injection molding are carried out so as to determine the size of different parts, the molding design and the process of parts as well as assembling process and etc of injection molding are stated in details.

[资料来源:http://www.THINK58.com]



Key words: process analysis; plastic parts moulding; casting system; molding structure.

2.2.1结构分析

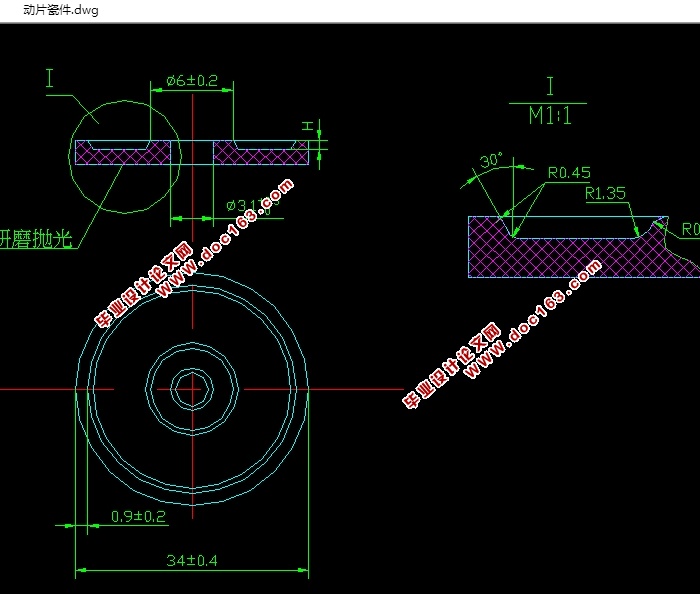

从零件图上分析,该零件总体形状为圆形。中间有一个通孔,最外侧有一圈凸缘凸缘高为0.65mm,中间孔径为3.1mm,零件高度为2mm。从零件图上分析,塑件外形简单,无须侧向分型与抽芯机构。塑件的尺寸不大,结构不易变形,可以用整体型腔和型芯,简单方法脱模,较简单的办法是用顶杆脱模。从结构上看,分型面置于零件下平面是唯一合理的选择。结构采用一模四腔,点浇口,顶杆脱模,简单冷却的模具结构。
2.2.1.尺寸精度分析
    塑件质量没有特殊要求,所有尺寸均为自由公差,零件总体尺寸大小适中,并且塑件的壁厚比较均匀,容易满足要求,有利于塑件的成型。由以上分析可见,该零件的尺寸精度中等偏上,对应的模具相关尺寸加工可以得到保证。
2.2.1表面质量分析
该零件的表面除要求没有缺陷﹑毛刺,内部不得有导电杂质外,没有什么特别的表面质量要求,故比较容易实现。
综上分析可以看出,注塑时在工艺控制得较好的情况下,零件的成型要求可以得到保证.
