一次性高频导丝手柄座模具的设计(含CAD零件图装配图,UG三维图)

以下是资料介绍,如需要完整的请充值下载.
1.无需注册登录,支付后按照提示操作即可获取该资料.
2.资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用.

资料介绍:

一次性高频导丝手柄座模具的设计(含CAD零件图装配图,UG三维图)(论文说明书14000字,CAD图13张,UG三维装配图)
本次毕业设计产品名称为一次性高频导丝手柄座,首先对塑件进行三维建模,分析塑件工艺性、整体的结构特点、分析塑件的结构和材料特性等等确定产品材料为ABS塑料,适合注塑中大批量生产。分析产品后确定分型面,在最大端面处,设置的分型面方便脱模不会卡住。然后进行型腔布局,查阅参数表可知本次设计采用一模二腔,型芯和型腔侧壁厚度和产品到型腔的距离也满足设计要求,然后通过产品的大小和产品体积选择潜伏式浇注系统和流道大小,要保证有良好充填性。然后再设置顶出机构和冷却系统,本次顶出脱模受力均匀,水道布局冷却均匀符合设计原则,满足注塑模具设计原理以及要求。设计完整套模具以后再选用合适的注塑机进行校核和参数对比,本次采用HTF80XB的注塑机,符合要求。最后再出导出二维图进行工程图绘制,整理好一系列图档,完成本次一次性高频导丝手柄座的注塑模具设计。
塑件结构分析

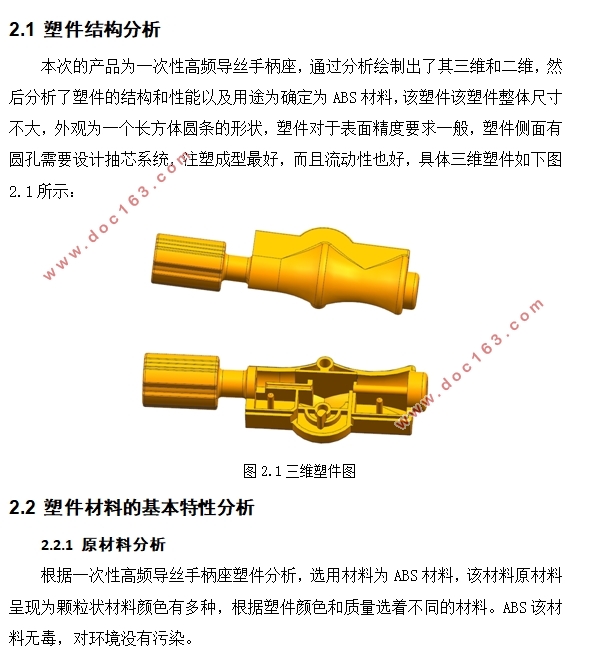

本次的产品为一次性高频导丝手柄座,通过分析绘制出了其三维和二维,然后分析了塑件的结构和性能以及用途为确定为ABS材料,该塑件该塑件整体尺寸不大,外观为一个长方体圆条的形状,塑件对于表面精度要求一般,塑件侧面有圆孔需要设计抽芯系统,注塑成型最好,而且流动性也好, [资料来源:http://www.THINK58.com]
  [资料来源:http://think58.com]

一次性高频导丝手柄座模具的设计(含CAD零件图装配图,UG三维图)
一次性高频导丝手柄座模具的设计(含CAD零件图装配图,UG三维图)
一次性高频导丝手柄座模具的设计(含CAD零件图装配图,UG三维图)
一次性高频导丝手柄座模具的设计(含CAD零件图装配图,UG三维图)
一次性高频导丝手柄座模具的设计(含CAD零件图装配图,UG三维图)
[资料来源:http://www.THINK58.com]

一次性高频导丝手柄座模具的设计(含CAD零件图装配图,UG三维图)
