小型电动玉米脱粒机的设计

编辑:admin   来源:think58.com   资料编号:TH58777120121203    资料等级 :★★★★★

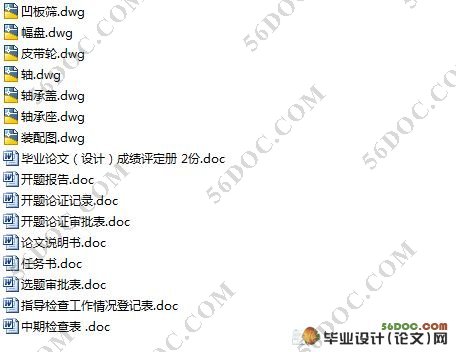

小型电动玉米脱粒机的设计(含选题审批表,任务书,开题报告,中期检查表,论文说明书13400字,CAD图纸7张)
摘  要:玉米作为一种高产稳产的粮食作物,其生产在国民经济中占有很重要的地位。玉米籽含有较丰富的营养,它不但是重要的粮食,而且是发展畜牧业的重要饲料,又是轻工业,食品业等不可缺少的原料之一。在未来国民经济发展中,我国要逐步改善饮食结构,增加肉,蛋,奶食用,还必须扩大玉米的种植面积并提高玉米的单产。作为玉米生产中的重要一环—脱粒,无疑将扮演一个越来越重要的地位。我国的玉米脱粒机都存在着玉米籽与杂物分离不够彻底,纯净度不高,而且玉米籽要靠人力才能堆成一堆,这无疑增加了人的劳动量。为了降低农民在玉米脱粒时的劳动强度,节省时间,提高工作效率,设计玉米脱粒机。首先在原理上,该机设计采用挤搓和撞击原理对玉米进行脱粒,脱粒板齿呈螺旋排列,提高了玉米的脱净率。其次,清选方面是采用风机进行清选,在一定方面上,提高了玉米穗和杂质的分离,提高了玉米粒的纯净度。
关键词:玉米脱粒机;纯净度;设计

DESIGN OF MAIZE SHELLER
Abstract: Corn as a kind of high and stable food crop and its production takes a very important position in national economy. Corn seeds contain rich nutrition, it is not only an important food, but also an important indispensable materials of animal husbandry, light industry. In the future the development of national economy, our country will gradually improve diet structure, increase the meat, eggs, milk edible, and also must expand corn acreage and improve the yield of corn.Corn treshing as an important part of production will play an increasingly important role undoubtedly. China's corn threshers has some programs,for example,the separation of corn seed and is not thorough and the purity is not high, and corn seed should rely on human to pile into a heap of, this undoubtedly increased Man's labor.In order to reduce labor intensity of farmers in corn treshing, save their labor time and improve work efficiency,I design this corn sheller. First, on the principle, the design improves corn’s pure rate by using crowed rub and impact of maize principle on corn for threshing and with spiral arragement treshing board tooth. Second, it uses fan to clean,which in some respectsit mproves the separation of corn ear and impurities and the purity of corn.

Key words: Corn Sheller; Purity; Design

玉米作为一种高产稳产的粮食作物,其生产在国民经济中占有很重要的地位。玉米籽粒含有较丰富的营养,它不但是重要的粮食,而且是发展畜牧业的重要饲料,又是轻工业,食品业等不可缺少的原料之一。在未来国民经济发展中,我国要逐步改善饮食结构,增加肉,蛋,奶食用,还必须扩大玉米的种植面积并提高玉米的单产。作为玉米生产中的重要一环—脱粒,无疑将扮演一个越来越重要的地位。目前我国的玉米脱粒机都存在着玉米籽与杂物分离不够彻底,纯净度不高,且玉米籽要靠人力才能堆成一堆,这无疑增加了人的劳动量,为了降低农民在玉米脱粒时的劳动强度,提高工作效率,除采用风机进行清选外,还采用双层分离筛进行二次清选,有效地将玉米籽与杂物分离,提高纯净度。 毕业设计(论文)网: http://www.56doc.com
研究内容: 1、玉米脱粒机整体结构的设计
2、主要零部件的设计
3、主要零部件的校核计算
完成3张A0图纸(折合),并要求CAD绘制。撰写设计说明书,文字在1.0~1.5万字间,条理清楚,计算有据,格式按湖南农业大学东方科技学院全日制普通本科生毕业论文(设计)规范化要求。
设计说明书的内容包括:课题的目的、意义、国内外动态;研究的主要内容;总体方案的拟定和主要参数的设计计算;传动方案的确定及设计计算,主要工作部件的设计;主要零件分析计算和校核;参考文献,鸣谢。


小型电动玉米脱粒机的设计
小型电动玉米脱粒机的设计
小型电动玉米脱粒机的设计
小型电动玉米脱粒机的设计


目    录
摘要…………………………………………………………………………………………1
关键词………………………………………………………………………………1
1 前言………………………………………………………………………………2
1.1研究小型玉米脱粒机的目的和意义…………………………………………………2
1.2国内外玉米脱粒机的概况与发展现状………………………………………………2
1.3本设计的创新思路…………………………………………………………3
2 设计方案的分析与确定…………………………………………………………3
2.1 工作原理的阐述…………………………………………………………………3
2.2 主要零部件的选择………………………………………………………………4
2.2.1脱粒滚筒……………………………………………………………………4
2.2.2凹板筛………………………………………………………………………5
2.2.3风机…………………………………………………………………………6
2.2.4机架…………………………………………………………………………6

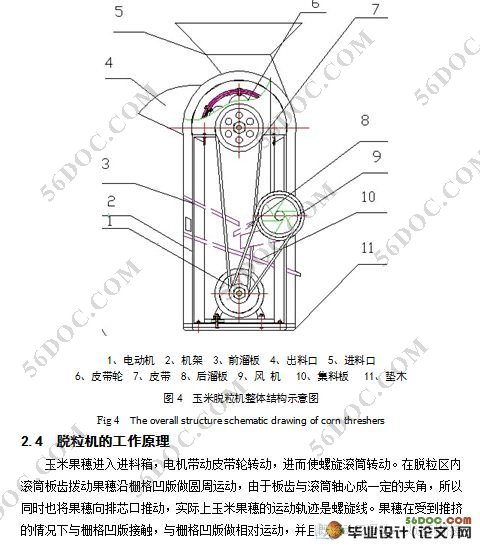

2.3脱粒机的整机布置………………………………………………………………6
2.4脱粒机的工作原理………………………………………………………………7
3主要零部件的设计及其参数选择………………………………………………7
3.1电机的选择………………………………………………………………………7
3.2 脱粒滚筒主要参数的选择……………………………………………………… 8
3.2.1  滚筒转速…………………………………………………………………………8
3.2.2滚筒直径……………………………………………………………………8
3.2.3滚筒板齿……………………………………………………………………8
3.2.4 滚筒脱粒段长度……………………………………………………………8
3.3导向板……………………………………………………………………………8
3.4 凹板筛……………………………………………………………………………8
3.5风机组件的选择及参数得确定…………………………………………………9
3.5.1风机参数的选择……………………………………………………………9
3.5.2风机参数的计算………………………………………………………………9
3.6 振动筛传动机构的设计…………………………………………………………10
3.6.1振动筛传机构的设计要求…………………………………………………10
3.6.2传动机构的设计……………………………………………………………10

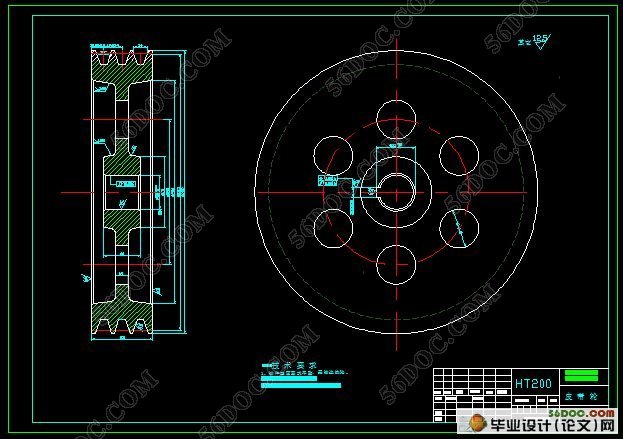

4 电动机与滚筒间皮带轮的计算………………………………………………11
4.1计算功率……………………………………………………………………12
4.2选择V带的型号……………………………………………………………12
4.3确定带轮基准直径…………………………………………………………12
4.4确定传动中心距……………………………………………………………12
4.5验算主动轮上的包角………………………………………………………13
4.6计算带的根数………………………………………………………………13
4.7计算预紧力F ………………………………………………………………………13
4.8计算压轴力F ……………………………………………………………………13
5 轴的设计………………………………………………………………………………13
5.1轴结构尺寸的确定……………………………………………………………13
5.2轴上载荷的计算………………………………………………………………15
5.3作弯矩图、扭矩图、总弯矩图…………………………………………………16
5.4按弯扭合成应力校核轴强度…………………………………………………16
5.5精确校核轴的疲劳强度………………………………………………………17
5.6轴Ⅱ截面校核…………………………………………………………………18
5.7圆锥滚动轴承的校核…………………………………………………………18
6注意警告…………………………………………………………………………20
6.1超速运转,机械“爆炸” …………………………………………………………20
6.2禁止过疲劳或酒后操作………………………………………………………………20
7玉米脱粒机的维护………………………………………………………………21
7.1玉米脱粒机的技术保养……………………………………………………21
7.2玉米脱粒机的保管……………………………………………………………21
8结论………………………………………………………………………………22
参考文献……………………………………………………………………………22
致谢…………………………………………………………………………………23
附录…………………………………………………………………………………24

以上是大纲和介绍,如需要完整的资料请在线购买.
